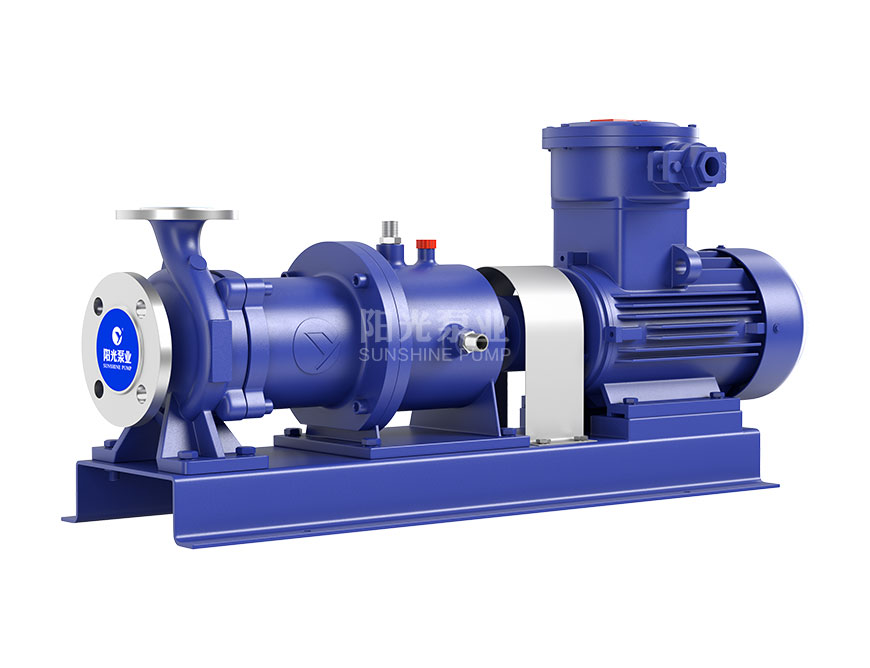

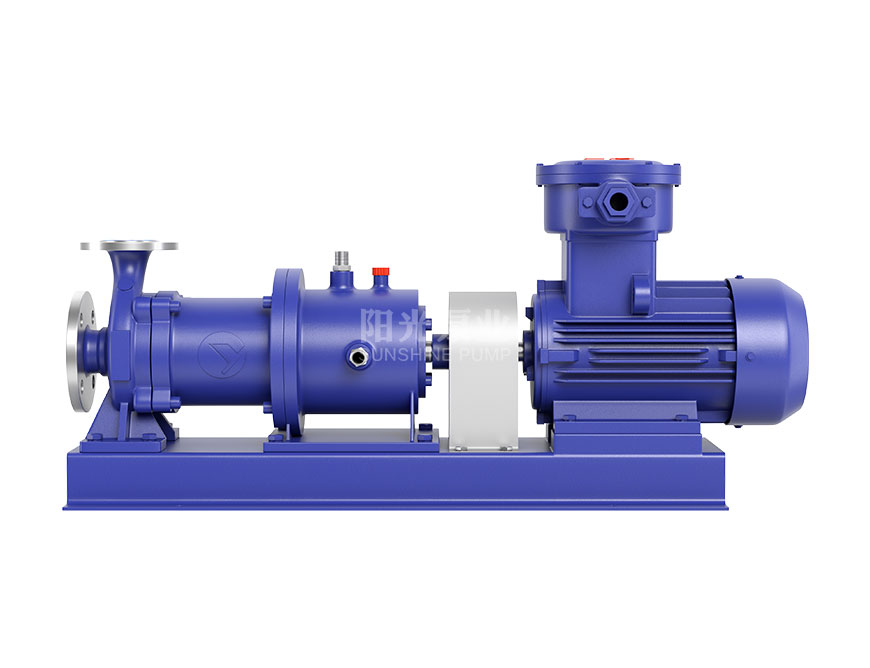

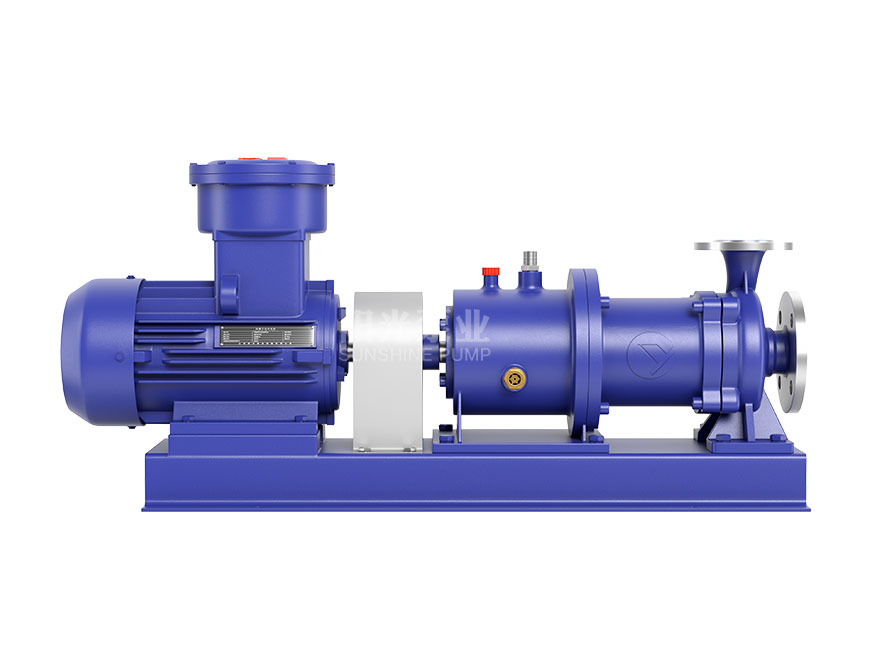

CQB-G高溫磁力離心泵(水冷)

泵的外轉子部分設計了散熱風葉,确保磁鋼的穩定性

高級工程師
專業爲您選型報價

免費電話,無需話費,輸入立即溝通

點擊立刻咨詢

正在呼叫 您将接收到 021開頭的 回撥電話 請稍後!

上海陽光泵業提示您:

請輸入正确的手機号碼!
确定
産品簡介

CQB-G高溫磁力驅動離心泵通常由電機、磁力偶合器、水冷卻裝置和耐腐蝕離心泵四大部分組成,其主要特點是利用磁力偶合器傳遞動力。采用多重循環冷卻結構,保證了原動力和磁傳動的可靠性和穩定性,同時采用柱銷聯軸器減少了泵的噪音和震動,便拆式和柱銷聯軸器同時使用,使循環磁力泵的結構增長,更有利于CQB-G型耐高溫磁力驅動泵散熱。同時,磁力驅動保溫泵也十分方便用戶的維修或更換零件,在循環磁力泵的外轉子部分還設計了散熱風葉,确保磁鋼的穩定性。本系列循環磁力泵适用于輸送高溫介質,溫度≤300℃。該泵結構緊湊,外形美觀,體積小,噪聲低,運行可靠,使用維修方便。

适用範圍

·應用于石油、化工、制藥、電鍍、印染、食品、科研等行業。

·抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體,以及循環水設備配套特别是易漏、易爆、易烯液體的抽送。

使用說明

·應水平安裝,檢查冷卻箱之潤滑油油位,若油位過低時應及時補充。

·開泵前.首先應打開冷卻水回路,進水管閥門的開啓度應根據泵正常工作後冷卻出水管的溫度進行調節。

·當抽吸液面高于泵軸心線時,起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底閥。

·泵使用前應進行檢查,電機風葉轉動要靈活,無卡住及異常聲響,各緊固件要緊固。

·檢查電機旋轉方向是否與磁力泵轉向标記一緻。

·電機啓動後,緩慢打開排出閥,待泵進入正常工作狀态後,再将排出閥調到所需開度。

·泵停止工作前,應先關閉排出閥門,然後切斷電源,再關閉冷卻水管閥門。

注意事項

·因磁力泵軸承的冷卻和潤滑是靠被輸送的介質.所以絕對禁止空運轉.同時避免在工作中途停電後再啓動時所造成時空栽運轉。

·被輸送介質中,若含有固體顆粒,泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。

·被輸送的介質及其溫度應在泵材允許範圍内。

·溫度<280℃,最大工作壓力1.6MPa, 密度不大于1840kg/m³,粘度不大于30mm²/s的不含硬顆粒和扡維的液體。

·對于輸送液爲易沉澱結晶的介質,使用後應及時清洗,排淨泵内枳液。

·磁力泵正常運行1000小時後.應拆檢軸承和端面動環的有損情況,并更不宜再用的損件。

·采用高性能永磁材料,可能對下列器件産生潛在危害,請将下列器件與本系列泵保持距離。如:心髒起博器、信用卡、計算器等。

性能參數

 序号
型号

 流量

 (m³/h)

   揚程

   (m)

配帶電機功率

(kW)

1CQB-G32-20-1253.2201.5
2CQB-G32-20-1603.2322.2
3CQB-G32-25-2003.2504
4CQB-G40-25-1056.312.51.1
5CQB-G40-25-1256.3202.2
6CQB-G40-25-1606.3323
7CQB-G40-25-2006.3505.5
8CQB-G50-40-8512.581.1
9CQB-G50-32-10512.512.51.5
10CQB-G50-32-12512.5203
11CQB-G50-32-16012.5324
12CQB-G50-32-20012.5507.5
13CQB-G50-32-25012.58018.5
14CQB-G65-50-12525204
15CQB-G65-50-16025327.5
16CQB-G65-40-200255015
17CQB-G65-40-250258022
18CQB-G80-65-12550207.5
19CQB-G80-65-160503215
20CQB-G80-50-200505022
21CQB-G80-50-250508037
22CQB-G100-80-1251002015
23CQB-G100-80-1601003222
24CQB-G100-65-2001005037
25CQB-G100-65-2501008055
26CQB-G150-150-2002005055
27CQB-G200-200-4004003275
