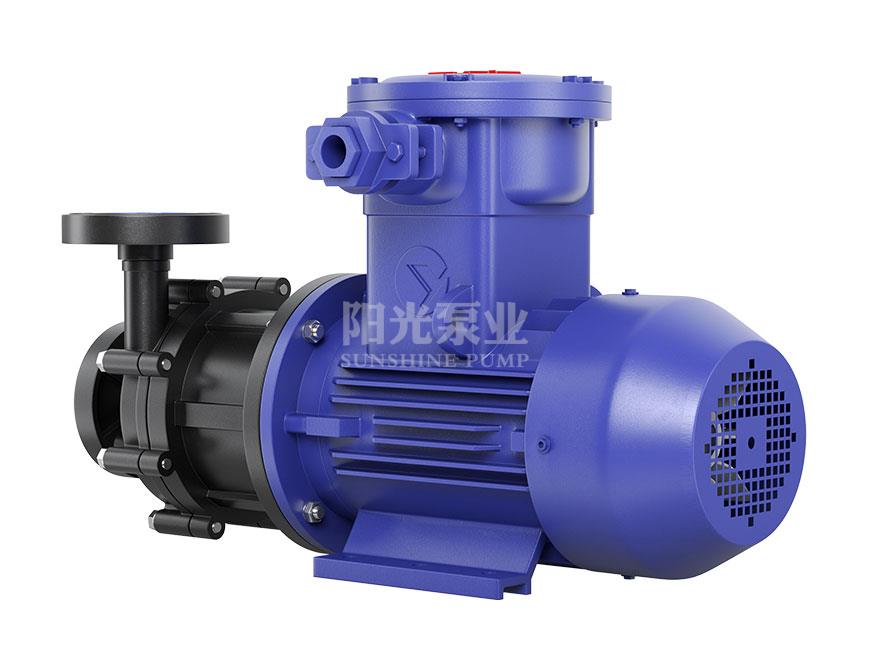

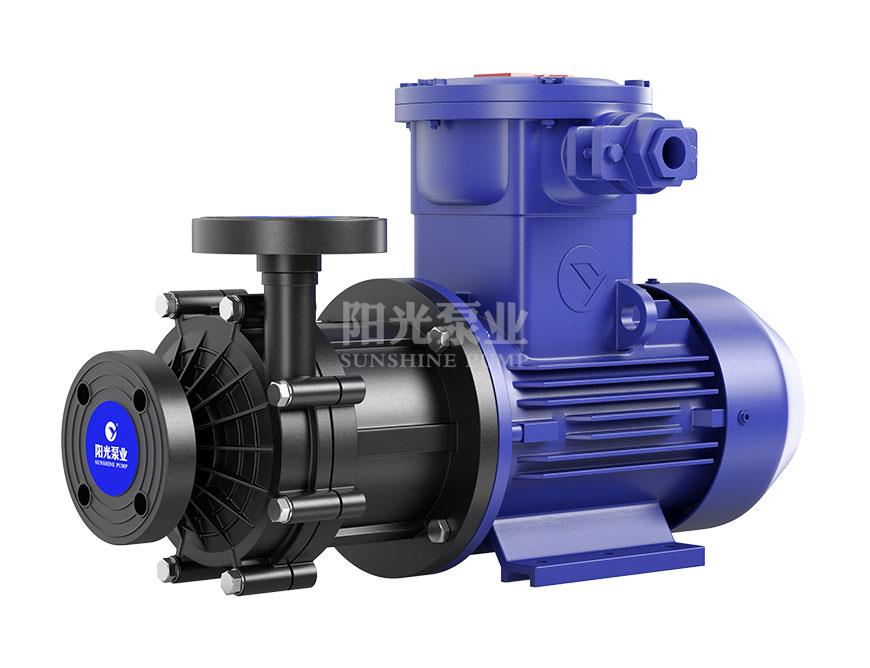

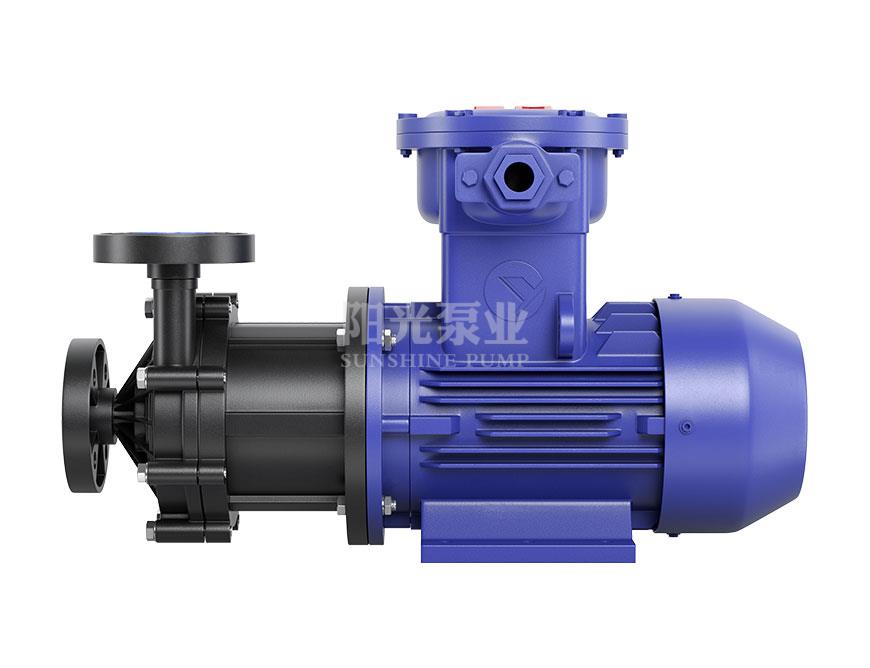

CQF型塑料磁力驅動泵

選用增強聚丙烯材料制造,具有良好的抗腐蝕性能

CQF型塑料磁力驅動泵 三維視頻
點擊播放
産品簡介

CQF工程塑料磁力泵是利用永磁聯軸器工作原理無接觸的傳遞扭矩的新型泵,當原動機帶動外磁鋼轉動時,通過磁場的作用驅動内磁鋼轉子同步旋轉,而内磁鋼轉子和葉輪連成一體,從而達到無接觸帶動葉輪轉動之目的。CQF磁力泵結構緊湊,外型美觀,體積小,躁聲低,運行可靠,使用維修方便。

産品特點

·以靜密封取代動密封,使泵的過流部件處于完全密封狀态,徹底解決了其它泵的機械密封無法避免的跑,冒,滴的弊病。

·選用剛玉陶瓷,增強聚丙稀作爲制造材料,因此它具有良好的抗腐蝕性能,并可以使實輸送介質免受污染。

适用範圍

可廣泛用于石油、化工、制藥、電子等衆多領域,特别是易漏、易燃、易爆液體的抽送。

工作條件

·磁力泵輸送介質的密度不大于1300kg/m³,粘度不大于30×10^-6/S的不含鐵磁性和纖維的液體。

·常規磁力泵的額定溫度對于泵體爲金屬材質或 F46襯裏,最高工作溫度爲80℃,額定壓力爲0.6MPa,高溫磁力泵的使用溫度≤350℃。

·對于泵體爲非金屬材質,最高溫度不超過60℃,額定壓力爲0.6MPa。

·對于輸送介質密度大于1600kg/的液體,磁性聯軸器需另行設計。

·磁力泵的軸承采用被輸送的介質進行潤滑冷卻,故磁力泵嚴禁空載運行。

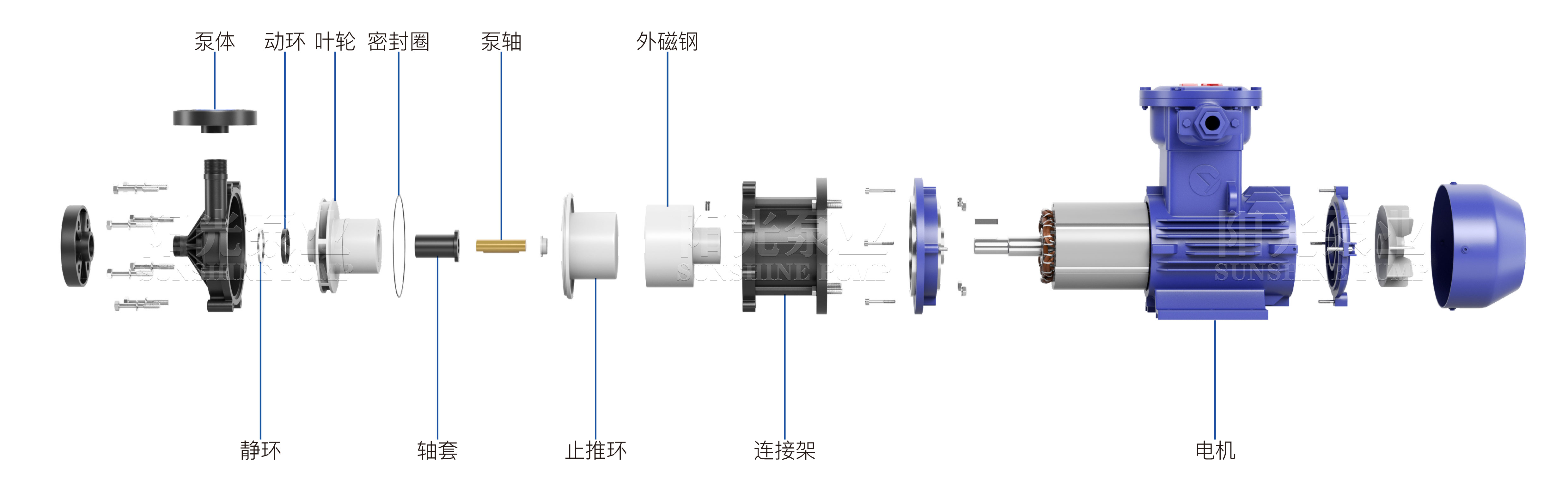

結構圖紙

CQF磁力泵

性能參數

型号
流量

(m)

功率

(kW)

電壓

(V)

材質
(L/min)(m³/h)
10CQF-3150.930.01220




14CQF-5201.250.12220/380
16CQF-8251.580.12
20CQF-12503120.37
25CQF-151106.6151.1380
32CQF-151106.6151.1
32CQF-25905.4251.1
40CQF-2018010.8202.2
50CQF-2524014.4253
50CQF-4022013.2404
65CQF-2541625254
65CQF-3241625325.5
