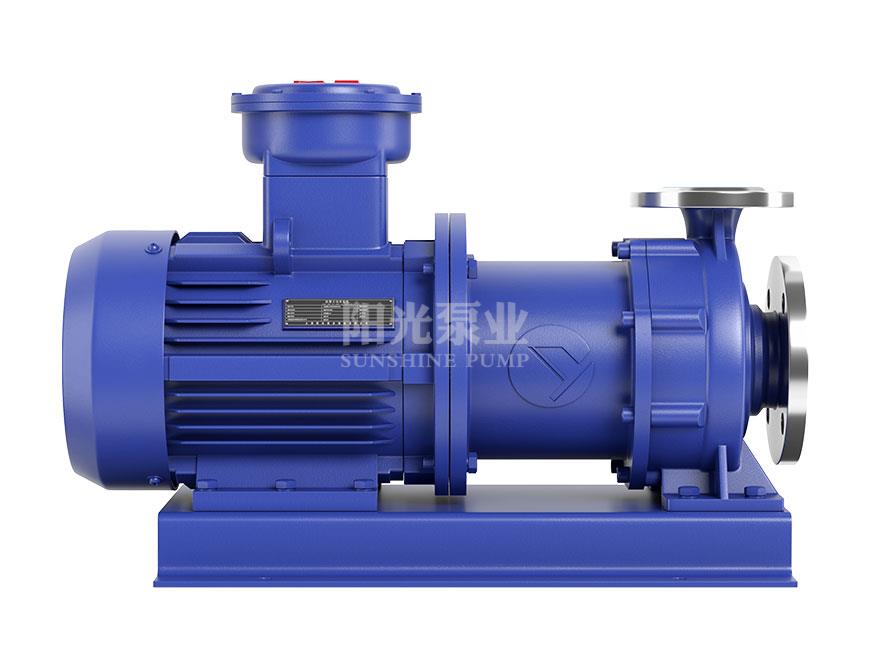

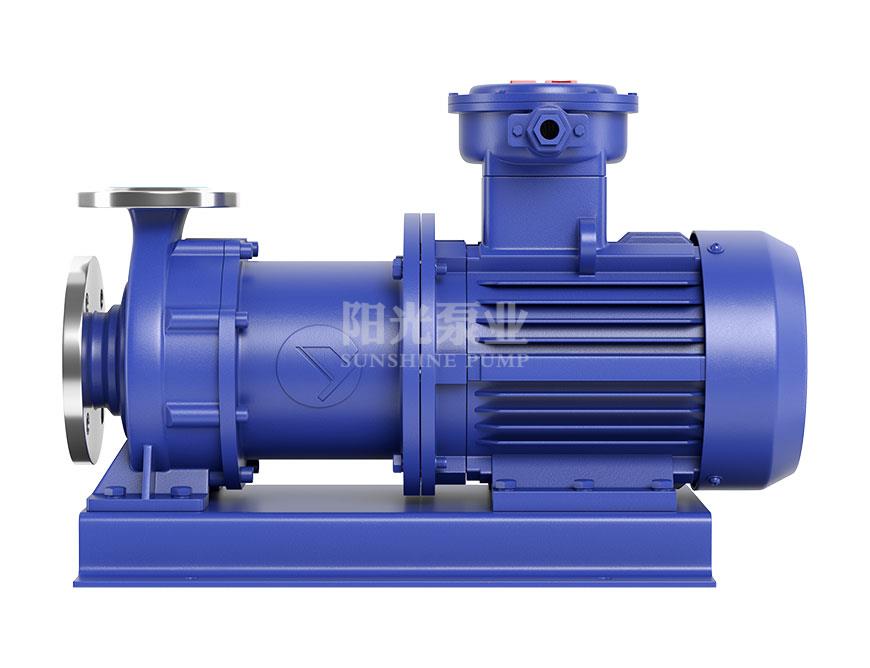

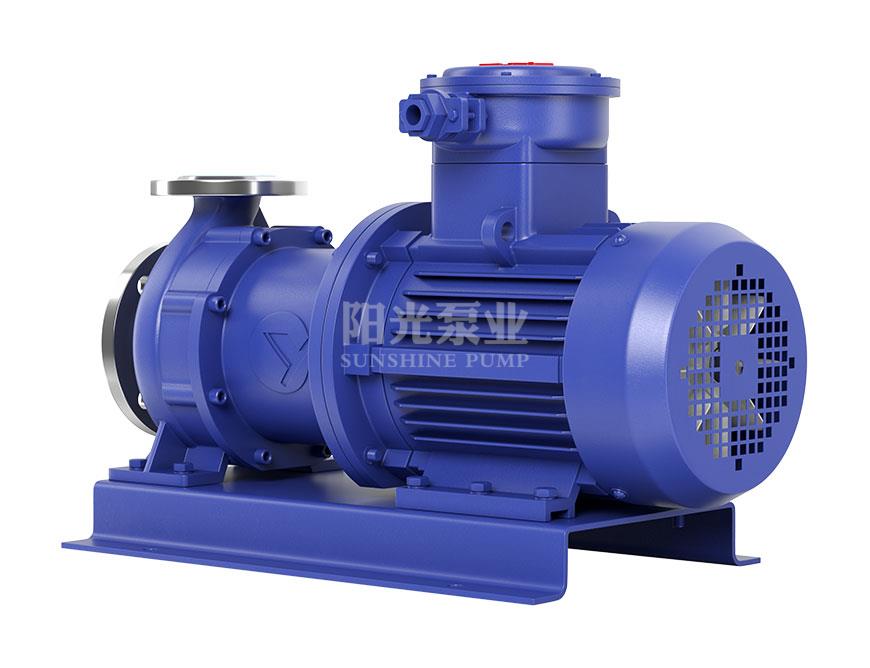

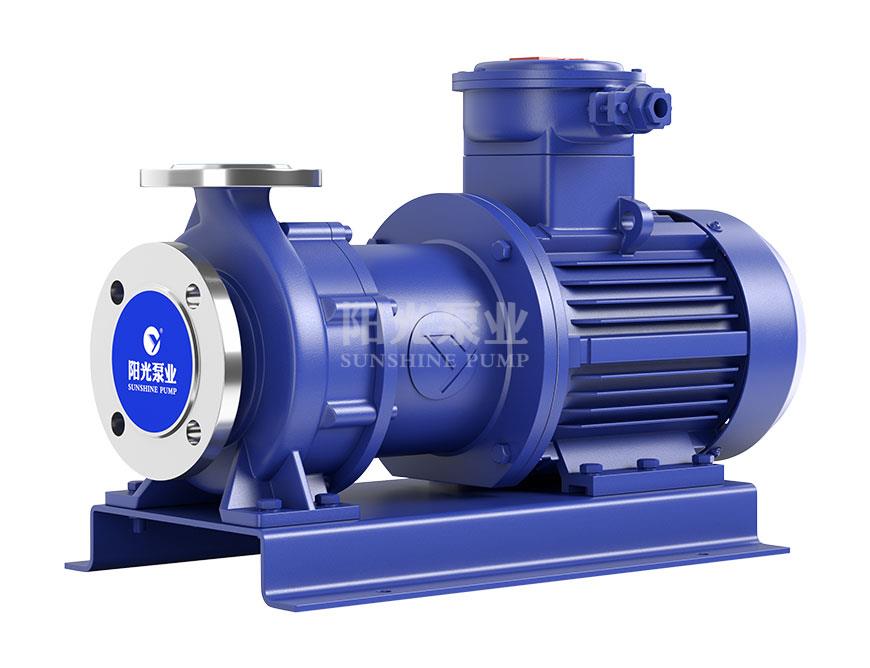

CQB型磁力驅動離心泵

抗腐蝕性能強,無洩漏可以使被輸送介質免受污染

CQB型磁力驅動離心泵 三維視頻
點擊播放
産品簡介

CQB磁力驅動離心泵(簡稱磁力泵),通常由電動機,磁力耦合器和耐腐蝕離心泵組成。其主要特點是利用磁力耦合器傳遞動力,完全無洩漏,當電動機帶動磁力耦合器的外磁鋼旋轉時,磁力線穿過間隙和隔離套,作用于内磁鋼上,使泵轉子與電動機同步旋轉,無機械接觸地傳遞扭矩。在泵軸的動力輸入端,由于液體被封閉在靜止的隔離套内,沒有動密封因而完全無洩漏。

适用範圍

·石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業。

·輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體。

使用說明

·磁力驅動泵應水平安裝,不宜豎立,塑料泵體不得承受管路重量,對于特殊要求垂直安裝的場合,電機務必朝上。

·當抽吸液面高于泵軸心線時,磁力驅動泵起動前打開吸入管道閥門即可,若抽吸液面低于泵軸心線時,管道需配備底閥。

·磁力驅動泵使用前應進行檢查,電機風葉轉動要靈活,無卡住無異常聲響,各緊固件要緊固。

·檢查電機旋轉方向是否與磁力泵轉向标記一緻。

·磁力驅動泵電機啓動後,緩慢打開排出閥,待泵進入正常工作狀态後,再将排出閥調到所需開度。

·磁力驅動泵停止工作前,應先關閉排出閥門,然後關閉吸入管閥門。

注意事項

·因磁力泵軸承的冷卻和潤滑是靠被輸送的介質,所以絕對禁止空動轉,同時避免在工作中途停電後再啓動時所造成時空載運轉。

·被輸送介質中,若含有固體顆粒,磁力驅動泵入口要加過濾網:如含有鐵磁質微粒,需加磁性過濾器。

·磁力驅動泵在使用中環境溫度應小于40℃,電機溫升不得超過75℃。

·磁力驅動泵被輸送的介質及其溫度應在泵材允許範圍内。工程塑料泵的使用溫度<60℃,金屬泵的使用溫度<100℃。

·輸送吸入壓力不大于0.2mpa,最大工作壓力1.6mpa、密度不大于1600kg/m3,粒度不大于30 × 10-6m2/s的不含硬顆粒和纖維的液體。

·磁力驅動泵對于輸送液爲易沉澱結晶的介質,使用後應及時清洗,排淨泵内積液。

·磁力驅動泵運行100小時後,應拆檢軸承和端面動環的磨損情況,并更換不宜再用的易損件。

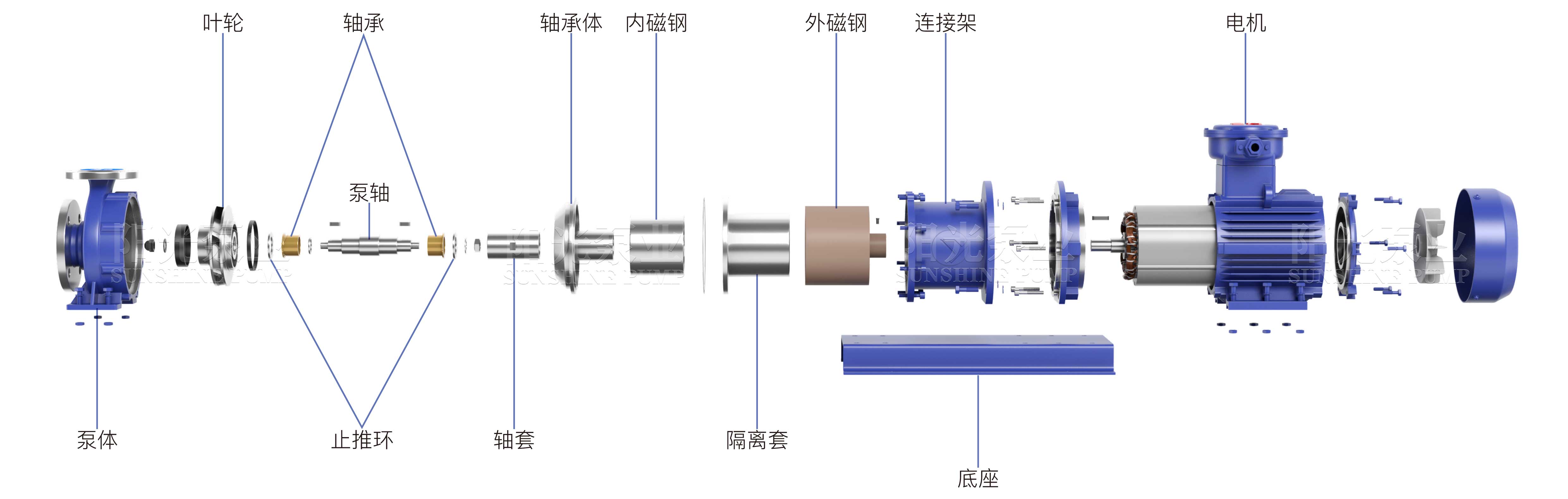

結構圖紙

CQB磁力泵(帶水印-16号)

性能參數

 序号
型号

 流量

 (m³/h)

   揚程
   (m)
轉速
(r/min)

  功率

  (kW)

1CQB32-20-1253.22029001.5
2CQB32-20-160322.2
3CQB32-25-200504
4CQB40-25-1056.312.51.1
5CQB40-25-125202.2
6CQB40-25-160323
7CQB40-25-200505.5
8CQB50-40-8512.581.1
9CQB50-32-10512.51.5
10CQB50-32-125203
11CQB50-32-160324
12CQB50-32-200507.5
13CQB50-32-2508018.5
14CQB65-50-12525204
15CQB65-50-160327.5
16CQB65-40-2005015
17CQB65-40-2508022
18CQB80-65-12550207.5
19CQB80-65-1603215
20CQB80-50-2005022
21CQB80-50-2508037
22CQB100-80-1251002015
23CQB100-80-1603222
24CQB100-65-2005037
25CQB100-65-2508055
26CQB150-150-2002005055
27CQB200-200-40040032145075
