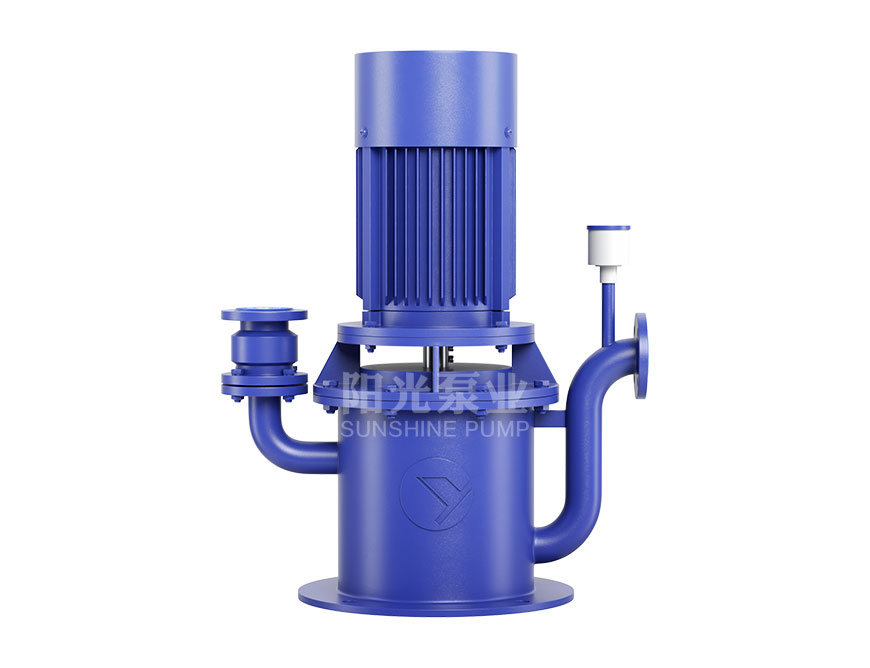

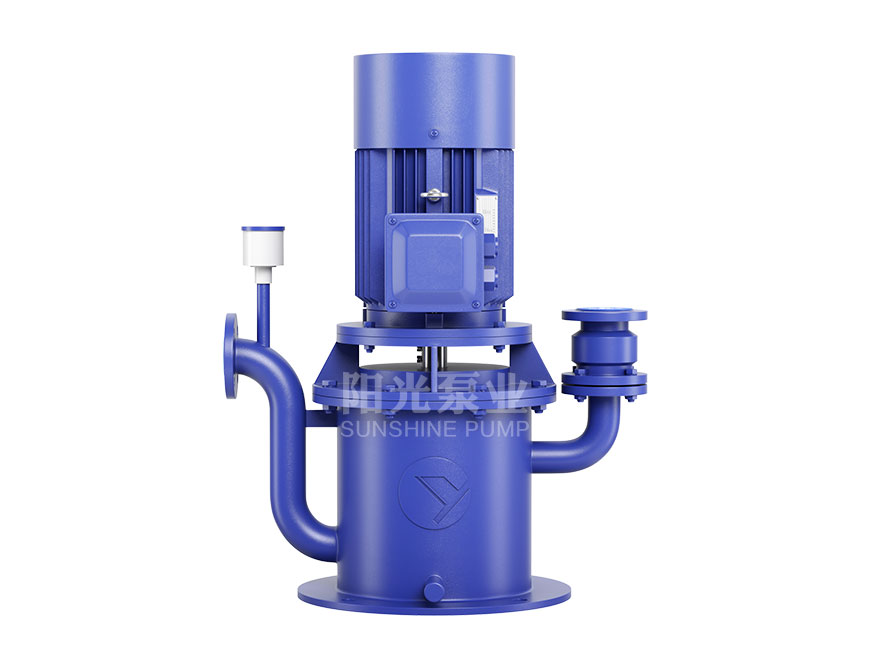

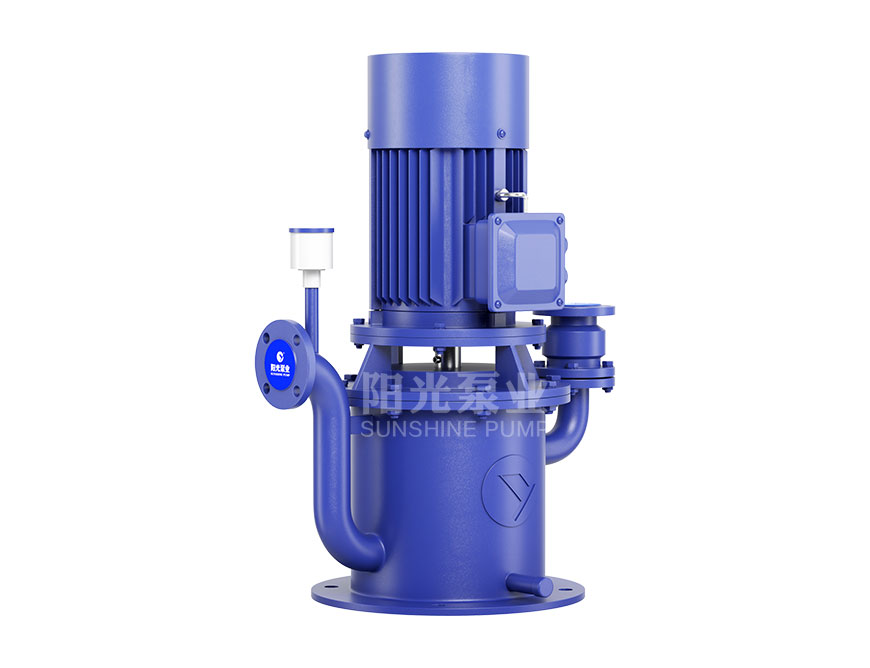

WFB無密封自控自吸泵

立式安裝，占用面積小，自吸時間短吸程高，設計新穎

免費電話 在線咨詢

 點擊立刻咨詢

高級工程師
專業爲您選型報價

免費電話，無需話費，輸入立即溝通

 點擊立刻咨詢

正在呼叫您将接收到 021開頭的回撥電話 請稍後!

上海陽光泵業提示您：

請輸入正确的手機号碼！

确定

産品簡介

WFB型無密封自控自吸泵在吸收國内外相關産品的經驗基礎上，加以改進、創新的産品，是國内傳統同類産品的替換産品。該産品具有耐溫、耐壓、耐磨等優點。産品采用鑄鐵、鑄鋼、不鏽鋼、增強聚丙烯等材質，各種不同造型多種規格。本産品具有高效節能，結構獨特等功能。産品投放市場後以其獨特的設計，可靠的質量受到廣大用戶的歡迎和好評，被許多單位選爲代替進口産品。

産品特點

·密封可靠，采用無洩漏密封裝置，具體由動力密封和輔助密封組成。

·替代了傳統水泵的填料密封、機械密封，徹底解決了傳統密封的跑、冒、滴、漏等問題。

·是替代原長軸液下泵、深井潛水泵、潛污泵等最理想産品。

·該自吸泵運行過程中密封裝置不摩擦、無磨損，使用壽命較傳統産品長10倍以上，移植真空泵原理自吸性能穩定可靠。

·采用“電動空氣控制閥”真正實現了首次引流，長久自吸，該泵機組振動小、噪音低、移動靈活、拆裝方便。

·具有優越的自控功能、可與相關控制系統配套實現高度自動化。

·該泵有圓錐型、長方型、防爆型、戶外型、推車移動型。可根據現場的安裝空間進行選擇餘地。

适用範圍

·市政排污工程、河塘養殖、電力、化工、冶金、醫藥、食品、消防、環保、電鍍、淨水、市政、國防、紡織、造紙、采礦、建築等行業。

·防爆型适用于易燃、易爆環境、戶外型配套戶外電機、可在露天場合情況下使用，推車移動型，将水泵推移到您所需要的任何工作場地。

配套電機功率說明

爲了合理的配套電機，我們借鑒發達國家的經驗，把水泵分爲A、B、C三種工況等級，該樣本中的配套電機功率，是根據A級等級匹配的。您若在B、C級工況使用，可視具體情況，适當降低配套電機功率。工況等級劃分如下：

·A級工況條件是：連續運行，吸程、流量、揚程三項性能均需達标。

·B級工況條件是：連續運行，三項性能隻需兩項達标。

·C級工況條件是：間隔運行，三項性能隻需一項達标。

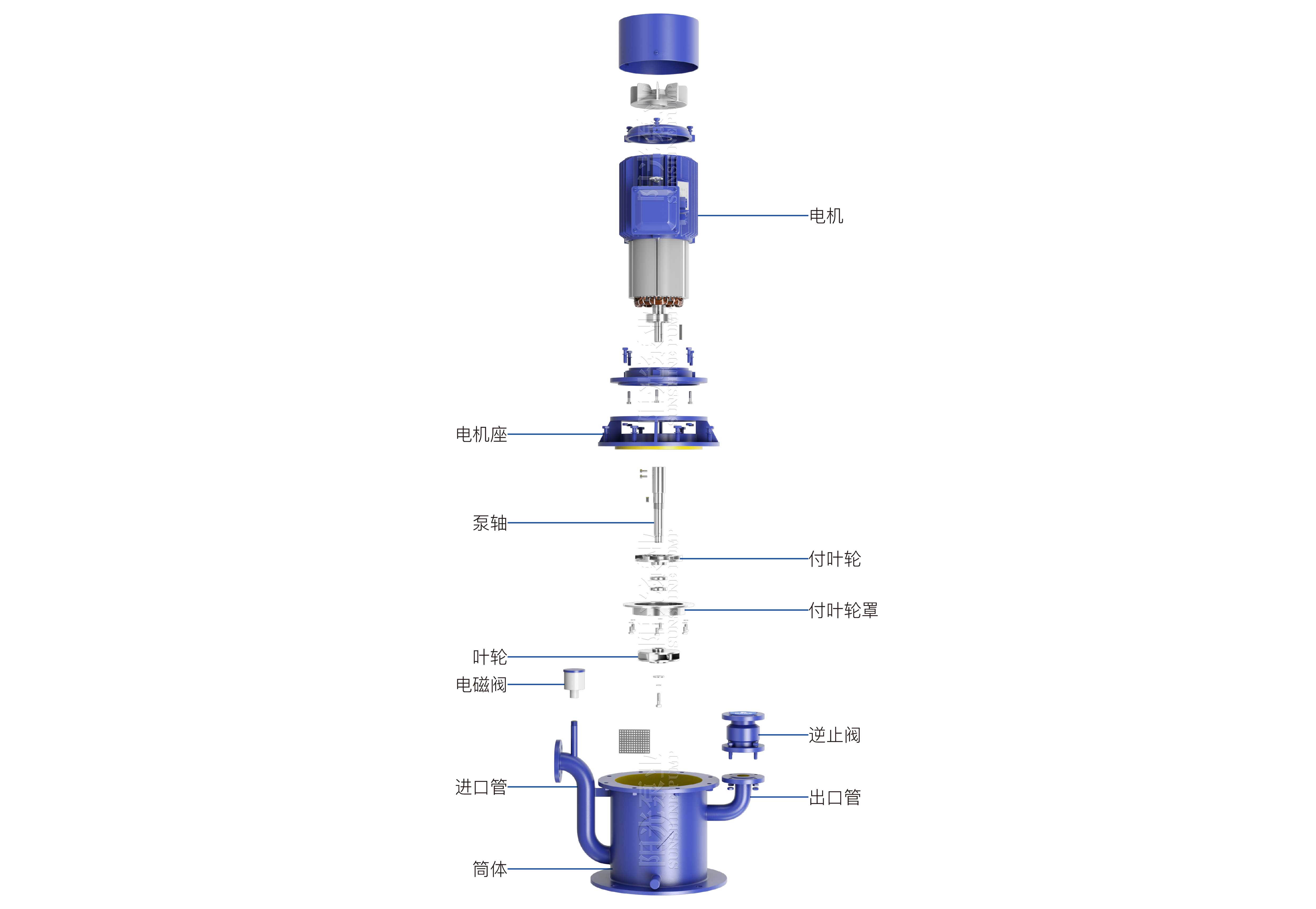

結構圖紙

WFB自吸泵(帶水印-16号）

性能參數

序号	型号	流量 (m³/h)	揚程 (m)	轉速 (r/min)	功率 (kW)
1	50WFB-A	7.5	28	2900	5.5
		12.5	26
		15	24.5
2	50WFB-A1	8.5	22.5	2900	4
		10.5	20.5
		12.5	18.5
3	50WFB-A2	5	11	2900	3
		6.3	10
		7.5	9
4	50WFB-A3	8	6.5	2900	3
		10	6
		12	5.5
5	50WFB-B	10	40	2900	11
		11	38
		15	35
6	50WFB-B1	7	33	2900	7.5
		12	31
		15	29
7	50WFB-B2	8	29	2900	7.5
		10	26.5
		12	25
8	50WFB-B3	5	15	2900	3
		6.5	14
		7.5	12.5
9	50WFB-C	8.5	58	2900	15
		12	56
		15	54
10	50WFB-C1	10	46	2900	11
		12	40
		14	38
11	50WFB-CD	5	19	1450	3
		6	18
		8	17
12	50WFB-E	7.5	82	2900	22
		12	80
		15	75
13	50WFB-E1	10	68	2900	18.5
		12	62
		15	55
14	50WFB-E2	3.5	26	2900	5.5
		6.3	25
		7.5	24
15	65WFB-A	15	27	2900	7.5
		20	26
		25	24
16	65WFB-A1	17	22	2900	5.5
		21	20
		25	18
17	65WFB-AD	7	12	1450	3
		12	11
		15	9
18	65WFB-B	15	41	2900	11
		25	38
		30	34
19	65WFB-B1	15	28.5	2900	7.5
		20	26
		25	23.5
20	65WFB-BD	10	16	1450	4
		12	14
		15	13
21	65WFB-C	15	58	2900	18.5
		25	56
		30	52
22	65WFB-C1	17.5	49.5	2900	15
		22	45
		26.5	40.5
23	65WFB-C2	7.5	19	2900	4
		12.5	18
		15	17
24	65WFB-E	15	82	2900	30
		25	80
		30	78
25	65WFB-E1	18.5	66	2900	22
		21	64
		23.5	60
26	65WFB-E2	7.5	27.5	2900	7.5
		12.5	26
		15	24.5
27	65WFB-F	15	127	2900	45
		25	125
		30	123
28	65WFB-F1	18	108	2900	45
		21.5	95
		23.5	85
29	65WFB-F2	7.5	38	2900	7.5
		12.5	37
		15	36
30	65WFB-F3	7	34	2900	5.5
		9	30
		12	26
31	80WFB-A	50	26	2900	11
		60	24
		70	20
32	80WFB-AD	20	11	2900	4
		25	10
		30	9
33	80WFB-B	50	32	2900	15
		60	30
		65	28
34	80WFB-BD	25	14	1450	4
		30	13
		35	11
35	80WFB-C	30	59	2900	22
		50	55
		60	52
36	80WFB-C1	36	40	2900	15
		40	38
		45	36
37	80WFB-C2	15	19	2900	7.5
		25	18
		30	17
38	80WFB-CD	17	12.5	1450	5.5
		21	14
		25	12
39	80WFB-E	30	84	2900	37
		50	80
		60	76
40	80WFB-E1	30	60	2900	18.5
		36	54
		40	50
41	80WFB-E2	15	27	2900	11
		25	26
		30	24
42	80WFB-E3	12	22	2900	5.5
		16	20
		20	18
43	80WFB-F	30	128	2900	55
		50	125
		60	120
44	80WFB-F1	26	103	2900	45
		30	95
		40	80
45	80WFB-F2	15	36	2900	11
		25	32
		30	30
46	80WFB-F3	21	34	2900	11
		23	30
		26	26
47	100WFB-A	100	26	2900	18.5
		110	22
		120	20
48	100WFB-AD	40	11	1450	7.5
		50	10
		60	9
49	100WFB-B	80	36	2900	22
		100	32
		120	28
50	100WFB-BD	40	14	1450	7.5
		50	13
		68	11
51	100WFB-C	45	55	2900	37
		80	48
		100	45
52	100WFB-C1	60	35	2900	30
		75	40
		85	45
53	100WFB-C2	40	20	2900	11
		50	19
		60	18
54	100WFB-C3	32	18	2900	7.5
		40	16
		45	15
55	100WFB-E	60	87	2900	55
		80	80
		100	75
56	100WFB-E1	64	72	2900	45
		80	60
		100	51
57	100WFB-E2	30	26	2900	11
		50	25
		55	24
58	100WFB-E3	58	25	2900	11
		62	22
		68	18
59	100WFB-F	60	133	2900	90
		80	125
		100	120
60	100WFB-F1	80	108	2900	75
		90	90
		100	80
61	100WFB-F2	30	40	2900	15
		50	38
		60	36
62	100WFB-F3	40	33	2900	11
		43	29
		46	26
63	125WFB-A	100	55	2900	55
		150	50
		180	45
64	125WFB-A1	153	44	2900	45
		170	40
		185	30
65	125WFB-A2	70	20	2900	15
		80	19
		100	17
66	125WFB-AD	95	17.5	1450	15
		105	16
		110	15
67	125WFB-B	120	86	2900	110
		180	80
		220	72
68	125WFB-B1	135	71	2900	75
		150	65
		170	60
69	125WFB-B2	80	26	2900	22
		100	25
		120	24
70	125WFB-B3	77	24	2900	18.5
		85	22
		90	20
71	125WFB-C	160	132	2900	160
		180	125
		200	120
72	125WFB-C1	180	108	2900	110
		190	93
		208	80
73	125WFB-C2	80	40	2900	30
		100	38
		120	36.5
74	125WFB-C3	80	29	2900	18.5
		85	26
		92	23
75	125WFB-E	70	52	2900	37
		90	50
		110	48
76	125WFB-E1	90	45	2900	30
		95	40
		100	35
77	125WFB-E2	76	39.5	2900	22
		85	36
		94	32.5
78	150WFB-A	160	26	1450	30
		200	23.5
		240	22.5
79	150WFB-AD	147	22	1450	22
		160	20
		180	18
80	150WFB-B	156	40	2900	45
		180	36
		225	30
81	150WFB-BD	176	32	1450	45
		220	29
		260	25
82	150WFB-B1	160	34	2900	37
		180	29
		195	26
83	150WFB-BD1	120	55	1450	75
		200	50
		240	45
84	150WFB-C	162	49.5	1450	55
		180	45
		200	38
85	150WFB-C1	148	39.5	2900	37
		165	36
		180	32.5
86	200WFB-AD	250	26.5	1450	55
		330	25
		350	23.5
87	200WFB-AD1	250	24	1450	45
		330	22
		360	20
88	200WFB-AD2	250	22	1450	37
		330	19
		365	17
89	200WFB-BD	240	42	1450	75
		300	37
		350	33.5
90	200WFB-BD1	210	31	1450	55
		250	28.5
		310	25
