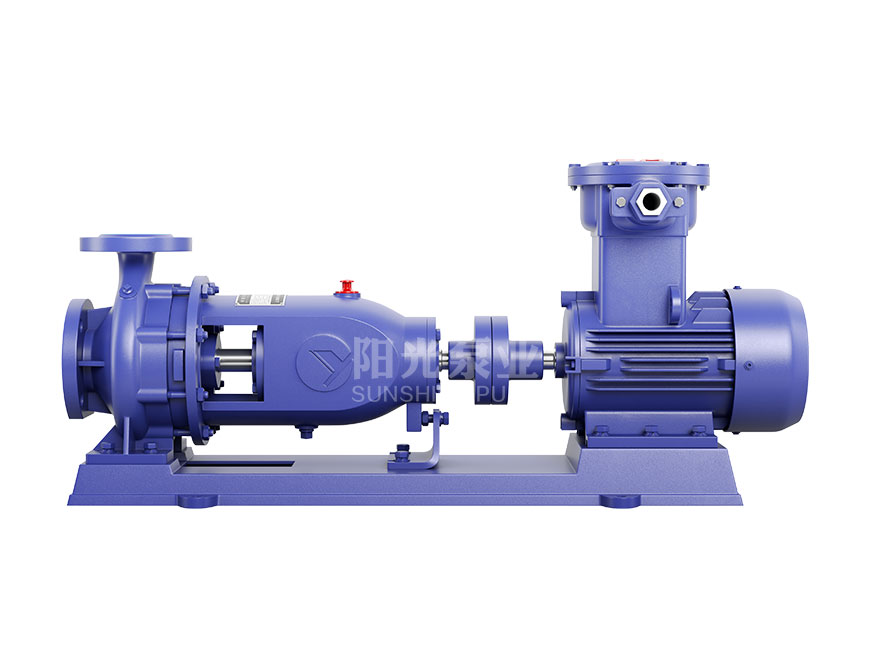

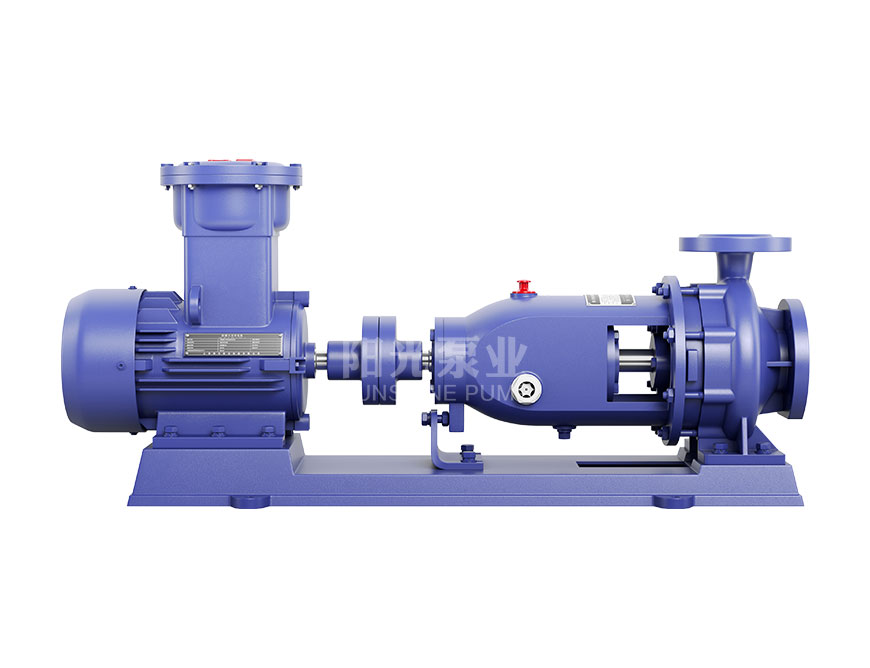

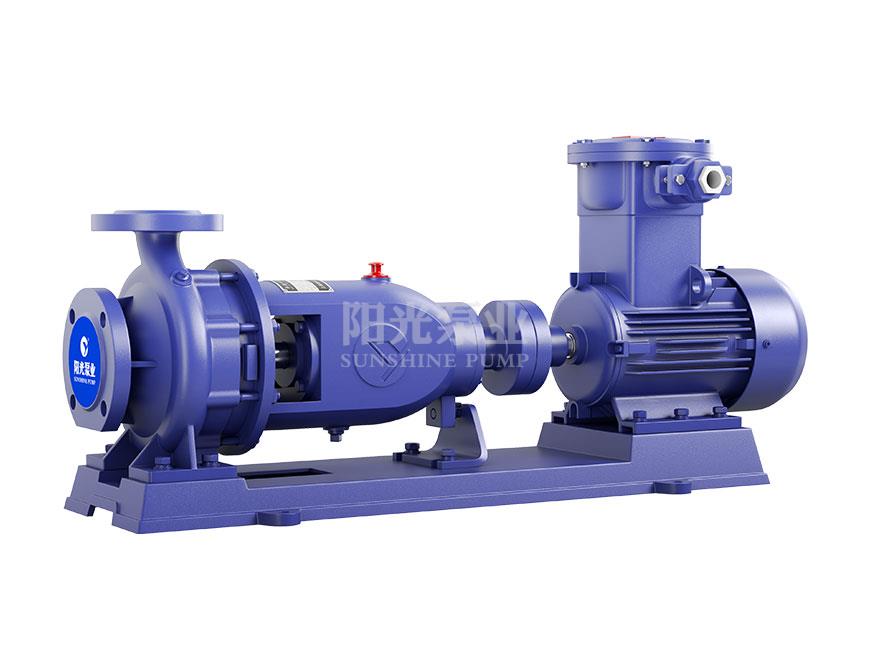

IS/IR型單級單吸清水離心泵

單級單吸采用填料機封兩種形式适合清水介質

免費電話 在線咨詢

 點擊立刻咨詢

高級工程師
專業爲您選型報價

免費電話，無需話費，輸入立即溝通

 點擊立刻咨詢

正在呼叫您将接收到 021開頭的回撥電話 請稍後!

上海陽光泵業提示您：

請輸入正确的手機号碼！

确定

産品簡介

IS、IR型卧式單級單吸清水離心泵，是全國聯合設計的節能泵。IS、IR型離心泵爲後開式，拆開泵蓋和葉輪時不需拆卸吸水和排出管路。懸架内裝有兩個滾珠軸承，用機器油或潤滑脂潤滑。泵通過彈性聯軸器由電動機直接驅動。渦室、腳、進水法蘭和出水法蘭鑄成一個整體。全系列水力性能布局合理，用戶選擇範圍廣。

産品特點

·結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。

·通用性廣，多種規格，但隻用四種軸；同一規格的軸，軸承，軸封，能互換，全系列的懸架也隻有四種。

·葉輪前、後均設有密封環，并在葉輪後蓋闆上設有平衡孔，确保了平衡泵的軸向力。

·泵的軸向密封環是由填料壓蓋，填料環和填料等組成，防止了進氣或大量漏水。

·在軸通過填料腔的部位裝有軸套保護，爲避免軸磨損。

·軸套與軸之間裝有O型密封圈，以防止沿着配合表面進氣或漏水。

适用範圍

·工農業及城市、排水、消防供水。

·供吸送清水及物理化學性質類似水不含固體顆粒的液體，溫度不高于80℃。

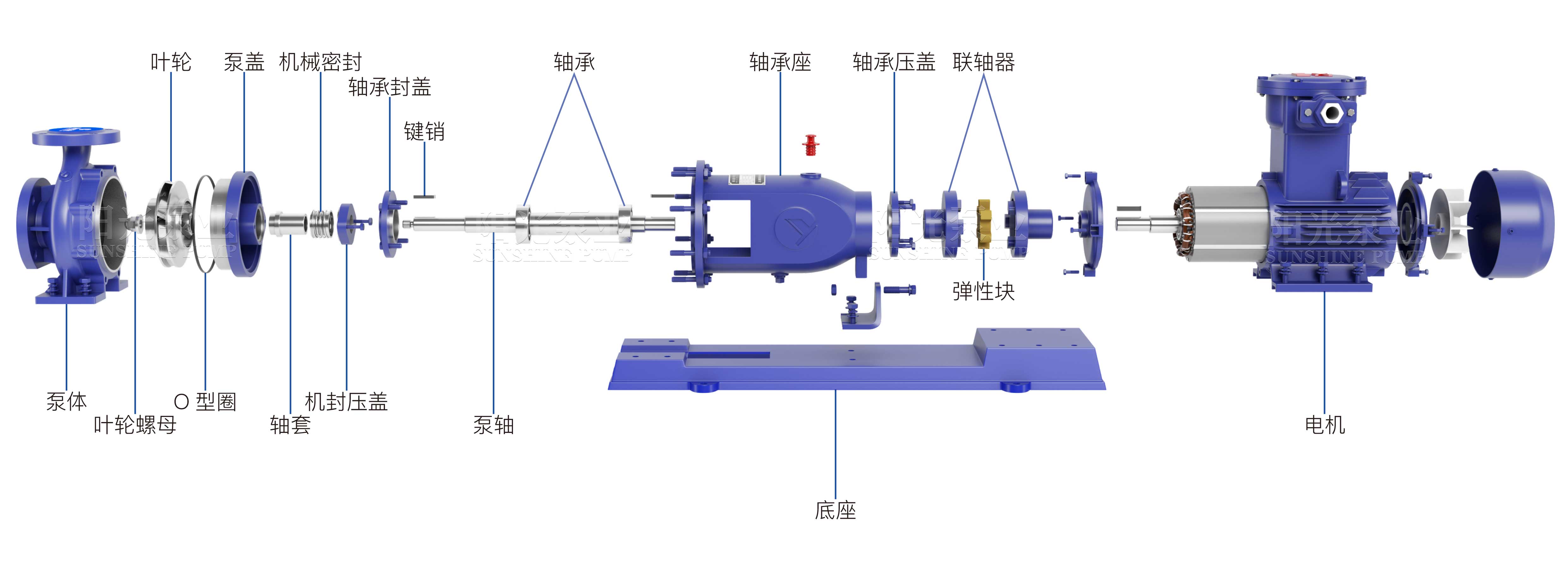

結構圖紙

IR-IS型離心泵(帶水印-16号）

性能參數

序号	型号	轉速 (r/min)	流量 (m³/h)	揚程 (m)	電機功率 (kW)
1	IS/IR50-32-125	2900	12.5	20	2.2
1	IS/IR50-32-125	1450	6.3	5	0.55
2	IS/IR50-32-125A	2900	11.2	16	1.1
3	IS/IR50-32-160	2900	12.5	32	3
3	IS/IR50-32-160	1450	5.9	7	0.55
4	IS/IR50-32-160A	2900	11.7	28	2.2
5	IS/IR50-32-160B	2900	10.8	24	1.5
6	IS/IR50-32-200	2900	12.5	50	5.5
6	IS/IR50-32-200	1450	6.3	12.5	0.75
7	IS/IR50-32-200A	2900	11.7	44	4
7	IS/IR50-32-200A	1450	5.9	11	0.55
8	IS/IR50-32-200B	2900	10.8	38	3
8	IS/IR50-32-200B	1450	5.4	9.5	0.55
9	IS/IR50-32-250	2900	12.5	80	11
9	IS/IR50-32-250	1450	6.3	20	1.5
10	IS/IR50-32-250A	2900	11.7	70	7.5
10	IS/IR50-32-250A	1450	5.9	17.5	1.5
11	IS/IR50-32-250B	2900	10.8	60	5.5
11	IS/IR50-32-250B	1450	5.4	15	1.1
12	IS/IR65-50-125	2900	25	20	3
12	IS/IR65-50-125	1450	12.5	5	0.55
13	IS/IR65-50-125A	2900	22.4	16	2.2
14	IS/IR65-50-160	2900	25	32	5.5
14	IS/IR65-50-160	1450	12.5	8	0.75
15	IS/IR65-50-160A	2900	23.4	28	4
15	IS/IR65-50-160A	1450	11.7	7	0.55
16	IS/IR65-50-160B	2900	21.7	24	3
17	IS/IR65-40-200	2900	25	50	7.5
17	IS/IR65-40-200	1450	12.5	12.5	1.1
18	IS/IR65-40-200A	2900	23.4	44	5.5
18	IS/IR65-40-200A	1450	11.7	11	0.75
19	IS/IR65-40-200B	2900	21.7	38	4
19	IS/IR65-40-200B	1450	10.8	9.5	0.55
20	IS/IR65-40-250	2900	25	80	15
20	IS/IR65-40-250	1450	12.5	20	2.2
21	IS/IR65-40-250A	2900	23.4	70	11
21	IS/IR65-40-250A	1450	11.7	17.5	2.2
22	IS/IR65-40-250B	2900	21.7	60	7.5
22	IS/IR65-40-250B	1450	10.8	15	1.1
23	IS/IR65-40-315	2900	25	125	30
23	IS/IR65-40-315	1450	12.5	32	4
24	IS/IR65-40-315A	2900	23.9	114	22
24	IS/IR65-40-315A	1450	11.9	28.5	4
25	IS/IR65-40-315B	2900	22.7	103	18.5
25	IS/IR65-40-315B	1450	11.3	25.8	3
26	IS/IR65-40-315C	2900	21.4	92	15
26	IS/IR65-40-315C	1450	10.7	23	2.2
27	IS/IR80-65-125	2900	50	20	5.5
27	IS/IR80-65-125	1450	25	5	0.75
28	IS/IR80-65-125A	2900	44.7	16	4
28	IS/IR80-65-125A	1450	22.4	4	0.55
29	IS/IR80-65-160	2900	50	32	7.5
29	IS/IR80-65-160	1450	25	8	1.5
30	IS/IR80-65-160A	2900	46.8	28	5.5
30	IS/IR80-65-160A	1450	23.4	7	0.75
31	IS/IR80-65-160B	2900	43.3	24	4
31	IS/IR80-65-160B	1450	21.7	6	0.55
32	IS/IR80-50-200	2900	50	50	15
32	IS/IR80-50-200	1450	25	12.5	2.2
33	IS/IR80-50-200A	2900	46.8	44	11
33	IS/IR80-50-200A	1450	23.4	11	1.5
34	IS/IR80-50-200B	2900	43.3	38	7.5
34	IS/IR80-50-200B	1450	21.7	9.5	1.1
35	IS/IR80-50-250	2900	50	80	22
35	IS/IR80-50-250	1450	25	20	3
36	IS/IR80-50-250A	2900	46.8	70	18.5
36	IS/IR80-50-250A	1450	23.4	17.5	3
37	IS/IR80-50-250B	2900	43.3	60	15
37	IS/IR80-50-250B	1450	21.7	15	2.2
38	IS/IR80-50-315	2900	50	125	37
38	IS/IR80-50-315	1450	25	32	5.5
39	IS/IR80-50-315A	2900	47.7	114	30
39	IS/IR80-50-315A	1450	23.8	28.5	5.5
40	IS/IR80-50-315B	2900	45.4	103	30
40	IS/IR80-50-315B	1450	22.7	25.8	5.5
41	IS/IR80-50-315C	2900	42.9	92	22
41	IS/IR80-50-315C	1450	21.4	23	4
42	IS/IR100-80-125	2900	100	20	11
42	IS/IR100-80-125	1450	50	5	1.5
43	IS/IR100-80-125A	2900	89.4	16	7.5
43	IS/IR100-80-125A	1450	44.7	4	0.75
44	IS/IR100-80-160	2900	100	32	15
44	IS/IR100-80-160	1450	50	8	2.2
45	IS/IR100-80-160A	2900	93.5	28	11
45	IS/IR100-80-160A	1450	46.8	7	1.5
46	IS/IR100-80-160B	2900	83.5	22.3	7.5
46	IS/IR100-80-160B	1450	41.8	5.6	1.1
47	IS/IR100-65-200	2900	100	50	22
47	IS/IR100-65-200	1450	50	12.5	4
48	IS/IR100-65-200A	2900	93.5	44	18.5
48	IS/IR100-65-200A	1450	46.8	11	3
49	IS/IR100-65-200B	2900	86.6	38	15
49	IS/IR100-65-200B	1450	43.3	9.5	2.2
50	IS/IR100-65-250	2900	100	80	37
50	IS/IR100-65-250	1450	50	20	5.5
51	IS/IR100-65-250A	2900	93.5	70	30
51	IS/IR100-65-250A	1450	46.8	17.5	4
52	IS/IR100-65-250B	2900	86.6	60	22
52	IS/IR100-65-250B	1450	43.3	15	3
53	IS/IR100-65-315	2900	100	125	75
53	IS/IR100-65-315	1450	50	32	11
54	IS/IR100-65-315A	2900	95.5	114	55
54	IS/IR100-65-315A	1450	47.7	28.5	7.5
55	IS/IR100-65-315B	2900	90.8	103	45
55	IS/IR100-65-315B	1450	45.4	25.8	7.5
56	IS/IR100-65-315C	2900	85.8	92	37
56	IS/IR100-65-315C	1450	42.9	23	5.5
57	IS/IR125-100-200	2900	200	50	45
57	IS/IR125-100-200	1450	100	12.5	7.5
58	IS/IR125-100-200A	2900	187	44	37
58	IS/IR125-100-200A	1450	93.5	11	5.5
59	IS/IR125-100-200B	2900	173	38	30
59	IS/IR125-100-200B	1450	86.5	9.5	4
60	IS/IR125-100-250	2900	200	80	75
60	IS/IR125-100-250	1450	100	20	11
61	IS/IR125-100-250A	2900	187	70	55
61	IS/IR125-100-250A	1450	93.5	17.5	7.5
62	IS/IR125-100-250B	2900	173	60	45
62	IS/IR125-100-250B	1450	86.5	15	5.5
63	IS/IR125-100-315	2900	200	125	110
63	IS/IR125-100-315	1450	100	32	15
64	IS/IR125-100-315A	2900	191	114	90
64	IS/IR125-100-315A	1450	95.5	28.5	15
65	IS/IR125-100-315B	2900	182	103	75
65	IS/IR125-100-315B	1450	90.8	25.8	11
66	IS/IR125-100-315C	2900	172	92	75
66	IS/IR125-100-315C	1450	85.8	23	11
67	IS/IR125-100-400	1450	100	50	30
68	IS/IR125-100-400A	1450	93.5	44	22
69	IS/IR125-100-400B	1450	86.5	38	18.5
70	IS/IR150-125-250	1450	200	20	18.5
71	IS/IR150-125-250A	1450	187	17.5	15
72	IS/IR150-125-250B	1450	173	15	11
73	IS/IR150-125-315	1450	200	32	30
74	IS/IR150-125-315A	1450	187	28	22
75	IS/IR150-125-315B	1450	173	24	18.5
76	IS/IR150-125-400	1450	200	50	45
77	IS/IR150-125-400A	1450	187	44	37
78	IS/IR150-125-400B	1450	173	38	30
79	IS/IR200-150-250	1450	400	20	37
80	IS/IR200-150-250A	1450	374	17.5	30
81	IS/IR200-150-250B	1450	346	15	22
82	IS/IR200-150-315	1450	400	32	55
83	IS/IR200-150-315A	1450	374	28	45
84	IS/IR200-150-315B	1450	346	24	37
85	IS/IR200-150-400	1450	400	50	90
86	IS/IR200-150-400A	1450	374	44	75
87	IS/IR200-150-400B	1450	346	38	55
88	IS/IR250-200-315	1450	590	28.5	75
89	IS/IR250-200-400	1450	600	45	110
90	IS/IR300-250-315	1450	950	28.5	110
91	IS/IR300-250-400	1450	950	45	200
92	IS/IR350-300-315	1450	1510	28.5	160
93	IS/IR350-300-400	1450	1510	45	250
