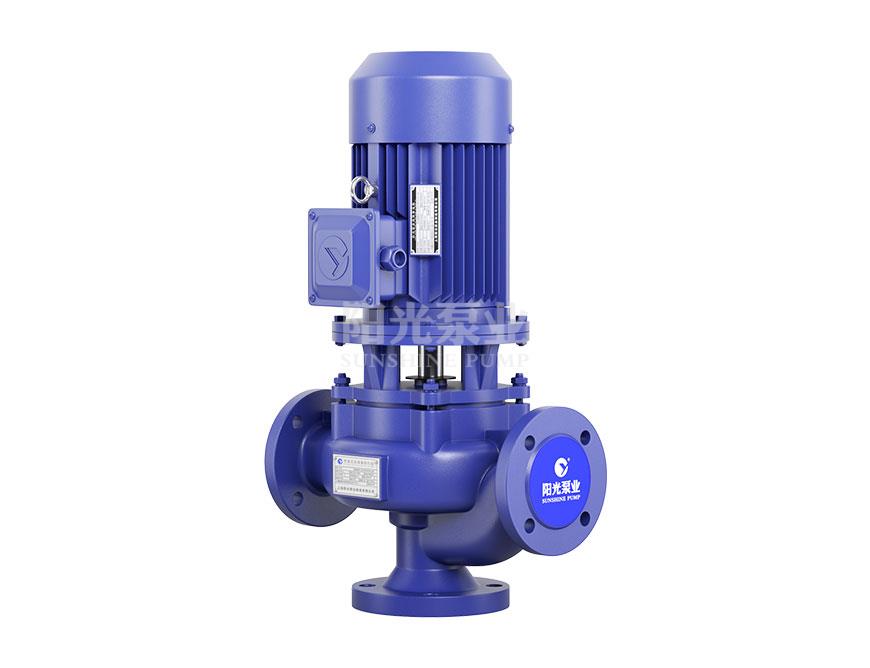

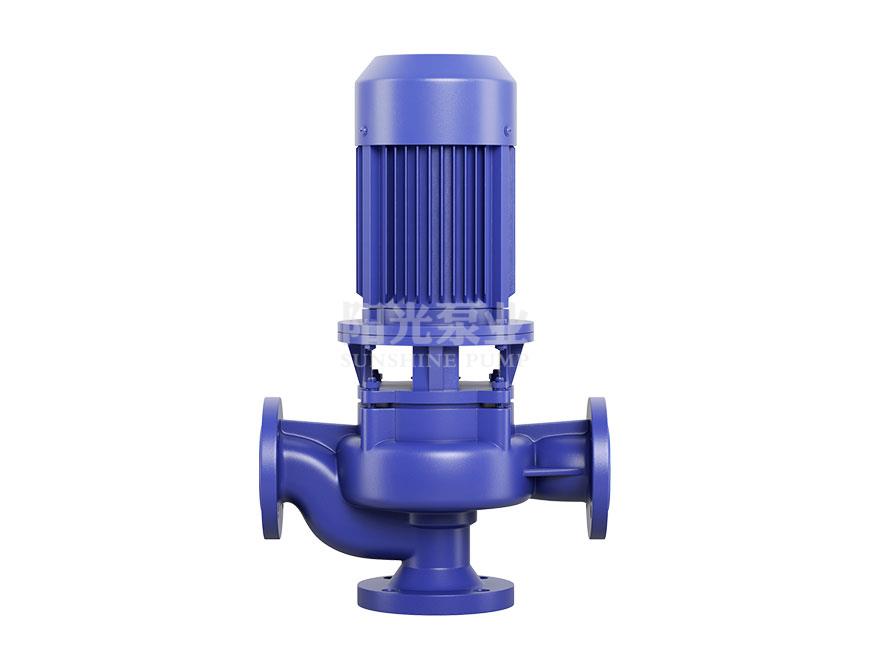

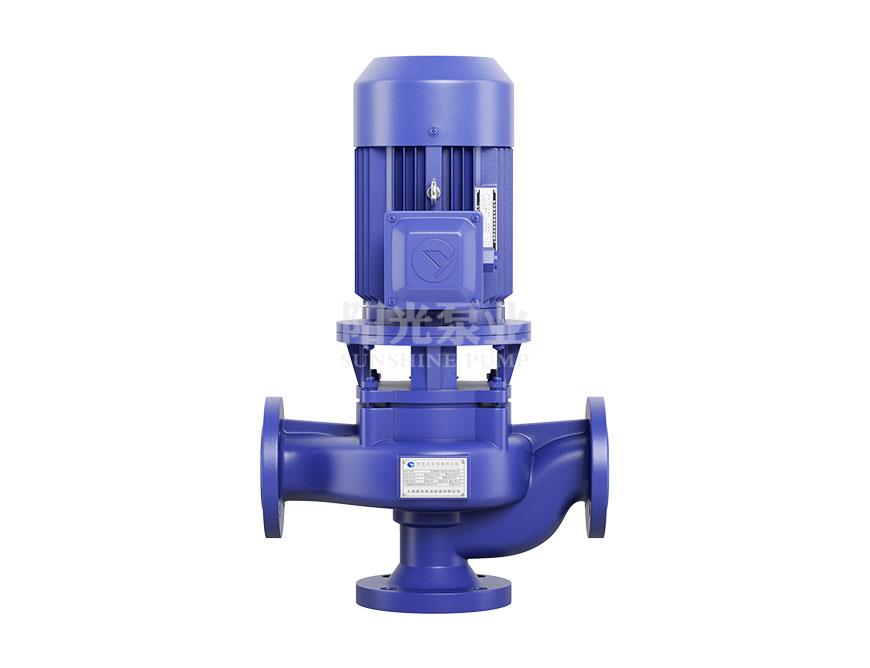

GW型管道式無堵塞排污泵

采用獨特葉輪結構和新型機械密封,能輸送含固物

GW型管道式無堵塞排污泵 三維視頻
點擊播放
産品簡介

GW型管道式無堵塞排污泵是結合國内水泵的使用特點而研制成功的新一代泵類産品。在排送固體顆粒和長纖維垃圾方面,具有獨特效果。該系列排污泵采用獨特葉輪結構和新型機械密封,能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比該泵葉輪采用單流道或雙流道形式,它類似于一截面大小相同的彎管,具有非常好的過流性,配以合理的蝸室,使得該泵具有效率高、葉輪經動靜平衡試驗,污水提升泵使泵在運行中無振動。

産品特點

·具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。

·進出口中心線在同一水平線上且法蘭相同,故安裝拆卸十分方便,占地面積小,可像閥門一樣安裝在管路的任何位置上。

·泵與電機直聯同軸,屬機電一體化産品,結構緊湊,性能穩定。

·采用大流道抗堵塞水力部件設計,大大提高污物通過能力,能有效地通過泵口徑的5倍纖維物質和直徑爲泵口徑約50%的固體顆粒。

·設計合理,配套電機合理,效率高,節能效果顯著。

·機械密封采用硬質耐磨碳化鎢,具有耐用、耐磨等特點,可以使泵安全連續運行8000小時以上。

·水力性能先進,整機效率高,運轉噪音低。

·在電機風葉端加上防護罩,整機可置于室外工作,無需機房,可節省大量基建費用。

·在使用揚程範圍内使用,保證電機無過載。

适用範圍

·化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業。

·城市污水處理廠排水系統、市政工程、建築工地等行業輸送帶顆粒的污水、污物。

·用于抽送清水及帶腐蝕性介質。

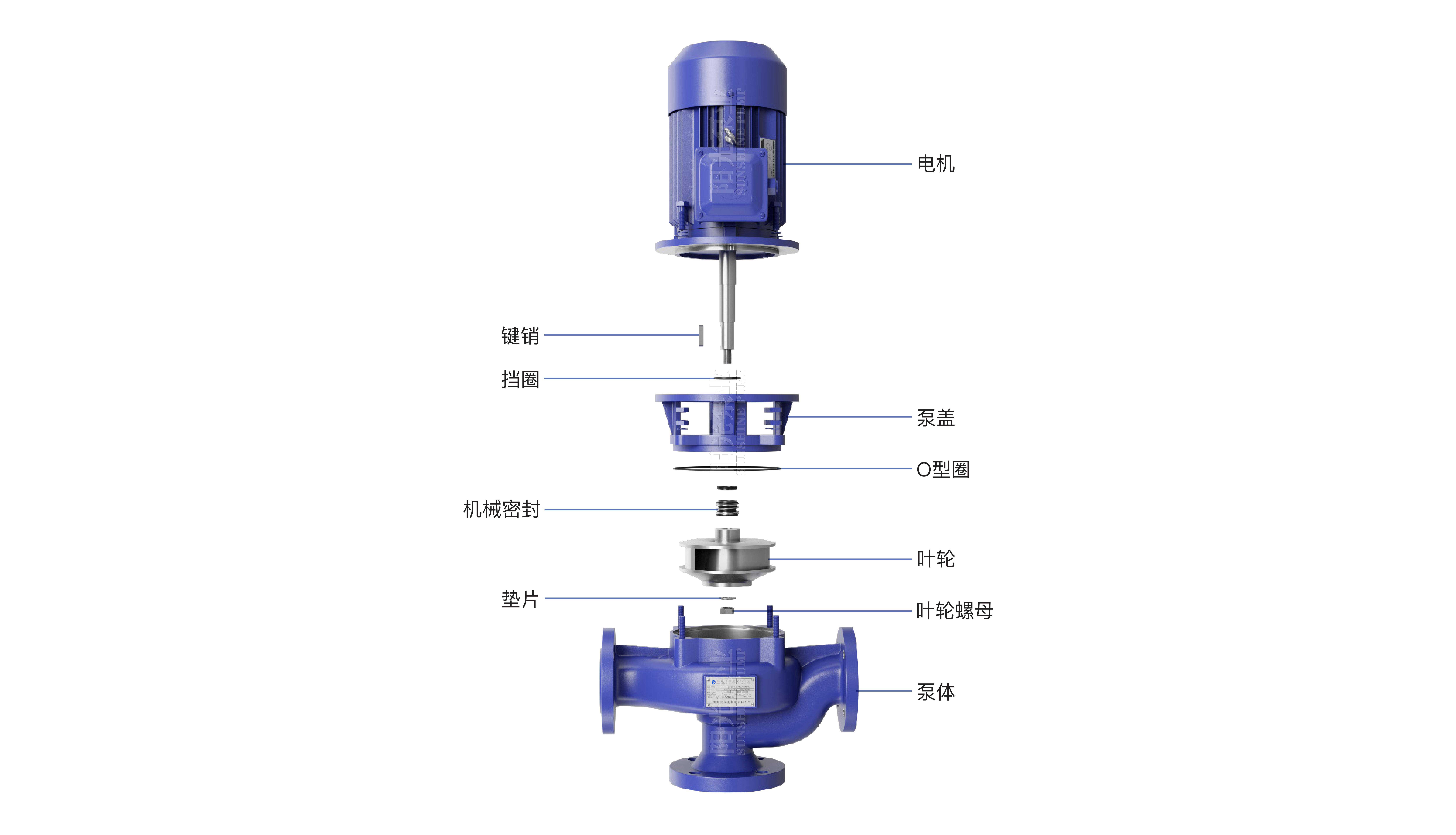

結構圖紙

GW(帶水印-16号)寬

性能參數

序号
型号

   口徑

   (mm)

 流量

 (m³/h)

   揚程

   (m)

  功率

  (kW)

 轉速

 (r/min)

1GW25-8-22-1.1258221.12900
2GW32-12-15-1.13212151.12900
3GW40-15-15-1.54015151.52900
4GW40-15-30-2.24015202.22900
5GW50-10-10-0.755010100.752900
6GW50-20-7-0.75502070.752900
7GW50-20-15-1.55020151.52900
8GW50-15-25-2.25015252.22900
9GW50-18-30-3.050183032900
10GW50-40-15-450401542900
11GW50-20-40-7.55020407.52900
12GW50-25-32-5.55025325.52900
13GW65-25-15-2.26525152.22900
14GW65-37-13-365371332900
15GW65-25-30-4.065253042900
16GW65-30-40-7.56530407.52900
17GW65-35-50-11653550112900
18GW65-35-60-15653560152900
19GW80-60-18-5.58060185.52900
20GW80-40-7-2.2804072.22900
21GW80-43-13-380431332900
22GW80-40-15-480401542900
23GW80-65-25-7.58065257.52900
24GW100-80-10-4.0100801041450
25GW100-110-10-5.5100110105.51450
26GW100-80-20-7.510080207.51450
27GW100-100-15-7.5100100157.51450
28GW100-100-25-1110010025111450
29GW100-100-30-1510010030151450
30GW100-100-35-18.51001003518.51450
31GW150-145-9-7.515014597.51450
32GW150-180-15-1515018015151450
33GW150-180-20-18.51501802018.51450
34GW150-180-25-2215018025221450
35GW150-180-30-3015018030301450
36GW150-200-30-3715020030371450
37GW200-300-7-112003007111450
38GW200-250-11-1520025011151450
39GW200-250-15-18.52002501518.51450
40GW200-400-10-2220040010221450
41GW200-400-13-3020040013301450
42GW200-350-25-3720035025371450
43GW200-400-30-4520040025451450
44GW200-400-30-5520040030551450
45GW200-350-40-7520035040751450
46GW200-280-50-9020028050901450
47GW200-380-28-4520038028451450
48GW250-600-9-30250600930980
49GW250-600-12-3725060012371450
50GW250-600-15-4525060015451450
51GW250-600-20-5525060020551450
52GW250-600-25-7525060025751450
53GW250-600-30-9025060030901450
54GW250-500-7.5-18.52505007.518.5980
55GW250-520-8-22250520822980
56GW300-500-15-4530050015451450
57GW300-800-15-5530080015551450
58GW300-600-20-5530060020551450
59GW300-800-20-7530080020751450
60GW300-950-20-9030095020901450
61GW300-1000-25-1103001000251101450
63GW300-800-32-110300800321101450
64GW300-800-36-132300800361321450
65GW300-800-44-16030080044160980
66GW350-1100-10-5535011001055980
67GW350-1300-12-7535013001275980
68GW350-1500-15-9035015001590980
69GW350-1200-18-9035012001890980
70GW350-1100-28-132350110028132980
71GW350-1000-36-160350100036160980
72GW350-1200-8-453501200845980
73GW400-1760-7.5-5540017607.555980
74GW400-1500-10-7540015001075980
78GW400-2200-9-11040022009110980
79GW400-1700-30-200400170030200980
80GW400-1800-32-250400180032250740
81GW500-2800-10-132500280010132740
82GW500-2600-15-160500260015160740
83GW500-2500-10-110500250010110740
84GW500-3000-15-200500300015200740
85GW500-2400-22-220500240022220740
86GW500-2800-18-220500280018220740
87GW500-4000-15-250500400015250980
88GW500-2600-24-250500260024250980
