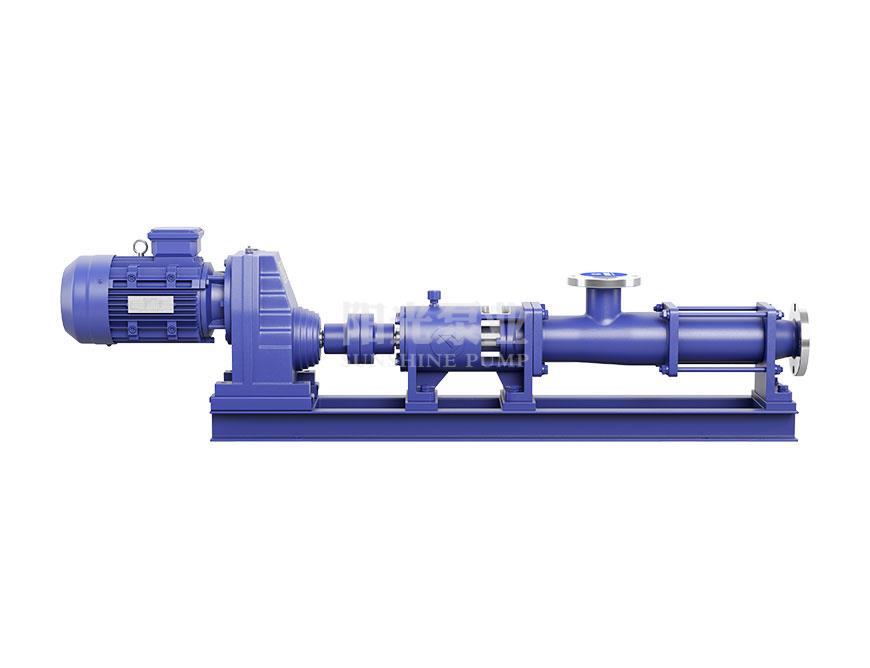

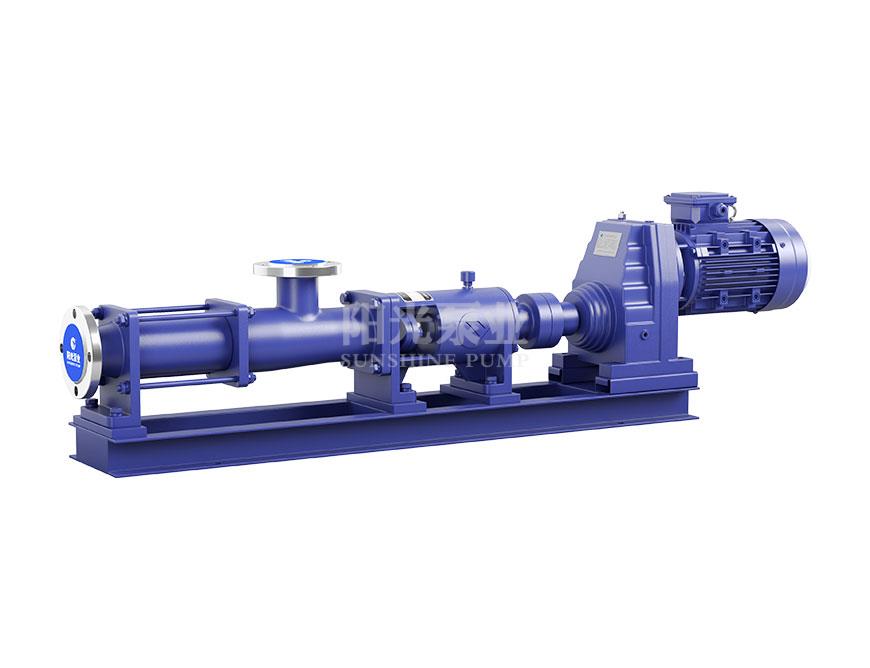

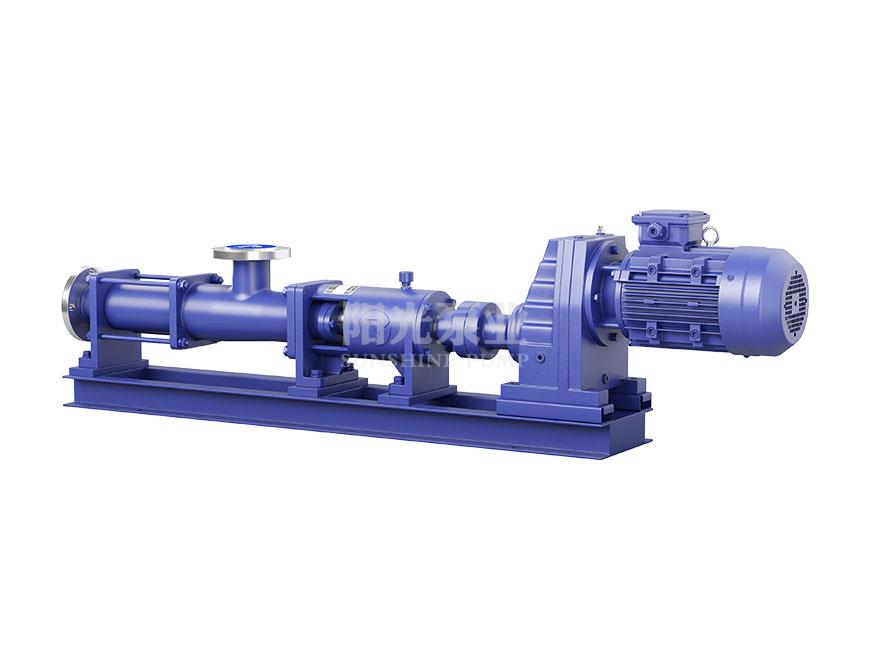

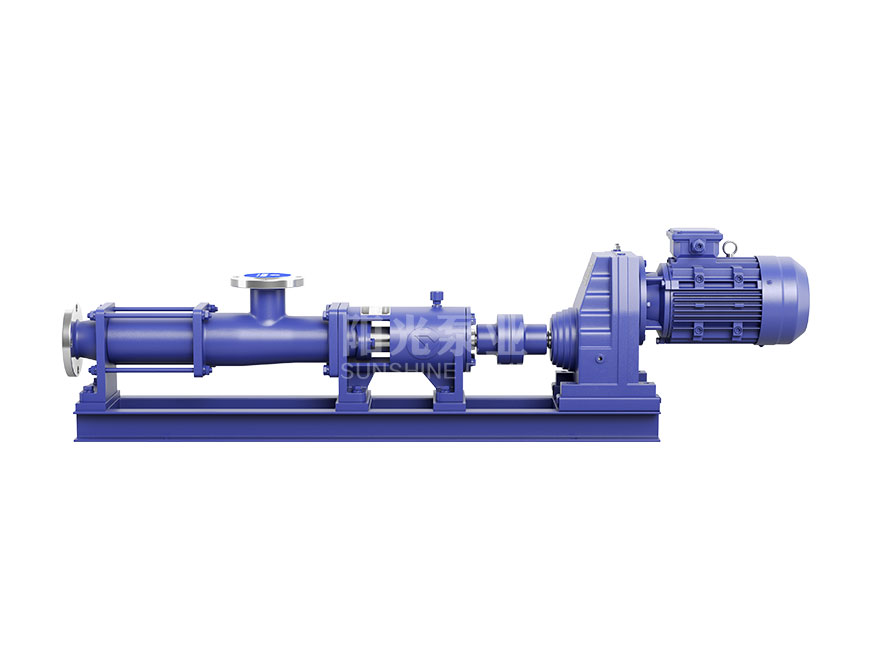

G型齒輪箱減速螺杆泵

通過齒輪減速，來輸送粘稠度高的液體

免費電話 在線咨詢

 點擊立刻咨詢

G型齒輪箱減速螺杆泵 三維視頻

點擊播放

産品簡介

G型齒輪箱減速螺杆泵是按迥轉齧合容積式原理工作的新型泵種，主要工作部件是偏心螺杆(轉子)和固定的襯套(定子)。由于該二部件的特殊幾何形狀，分别形成單獨的密封容腔，介質由軸向均勻推行流動，内部流速低，噪聲低，容積保持不變，壓力穩定，因而不會産生渦流和攪動，介質不會被破壞固有結構。因定子選用多種彈性材料制成，所以陽光泵業齒輪箱減速螺杆泵對高粘度流體的輸送和含有硬質懸浮顆粒介質或含有纖維介質的輸送，有一般泵種所不能勝任的特點。其流量與轉速成正比。

産品優點

·連續低脈動輸送，不受壓力與粘度波動影響。

·應用範圍廣，可輸送流動甚至非流動性物料。
·介質在泵送過程中不會被攪動，不受擠壓和剪切。
·效率高，輸送量與轉速成正比，可變頻調節輸送量。
·大部分的液體都可以在最小的攪動和脈動下進行泵送。
·易維護檢修，擁有高壓輸送能力。

适用範圍

·石油行業：稠油輸送、油氣混輸、油水分離和廢油回收系統等。

·化工及制藥：各類膏狀物、乳狀液、懸浮液等。

·環境工程：各種污水輸送、脫水污泥輸送、絮凝劑及其化學制劑的計量投加等。

·礦産工程：钛白粉、高嶺土、碳酸鈣等的生産設備等。

·食品工業：乳制品、果汁、果泥、菜醬、啤酒等。

·造紙行業：原料設備、造漿及廢水處理等。

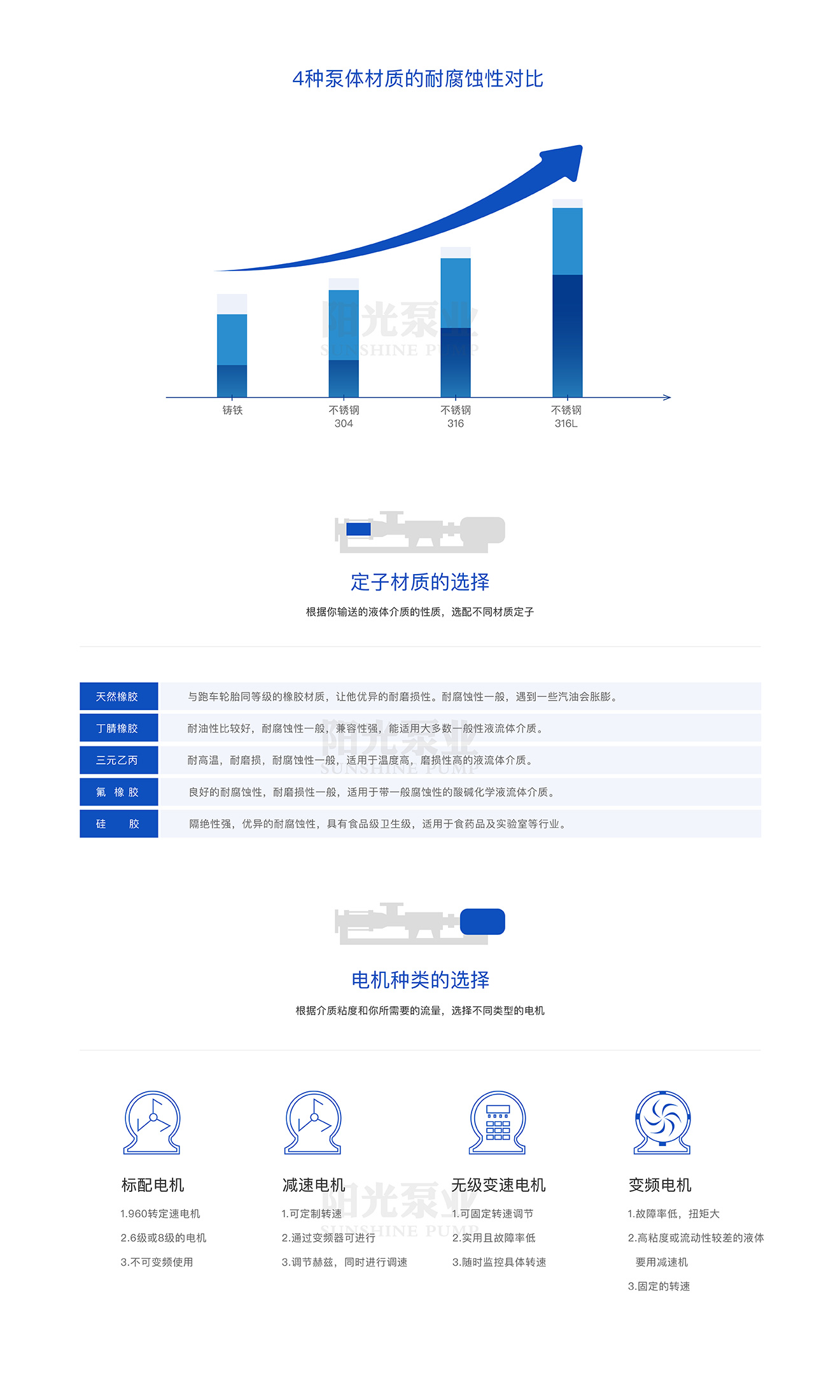

材質對比

電機材質_畫闆-1(3)

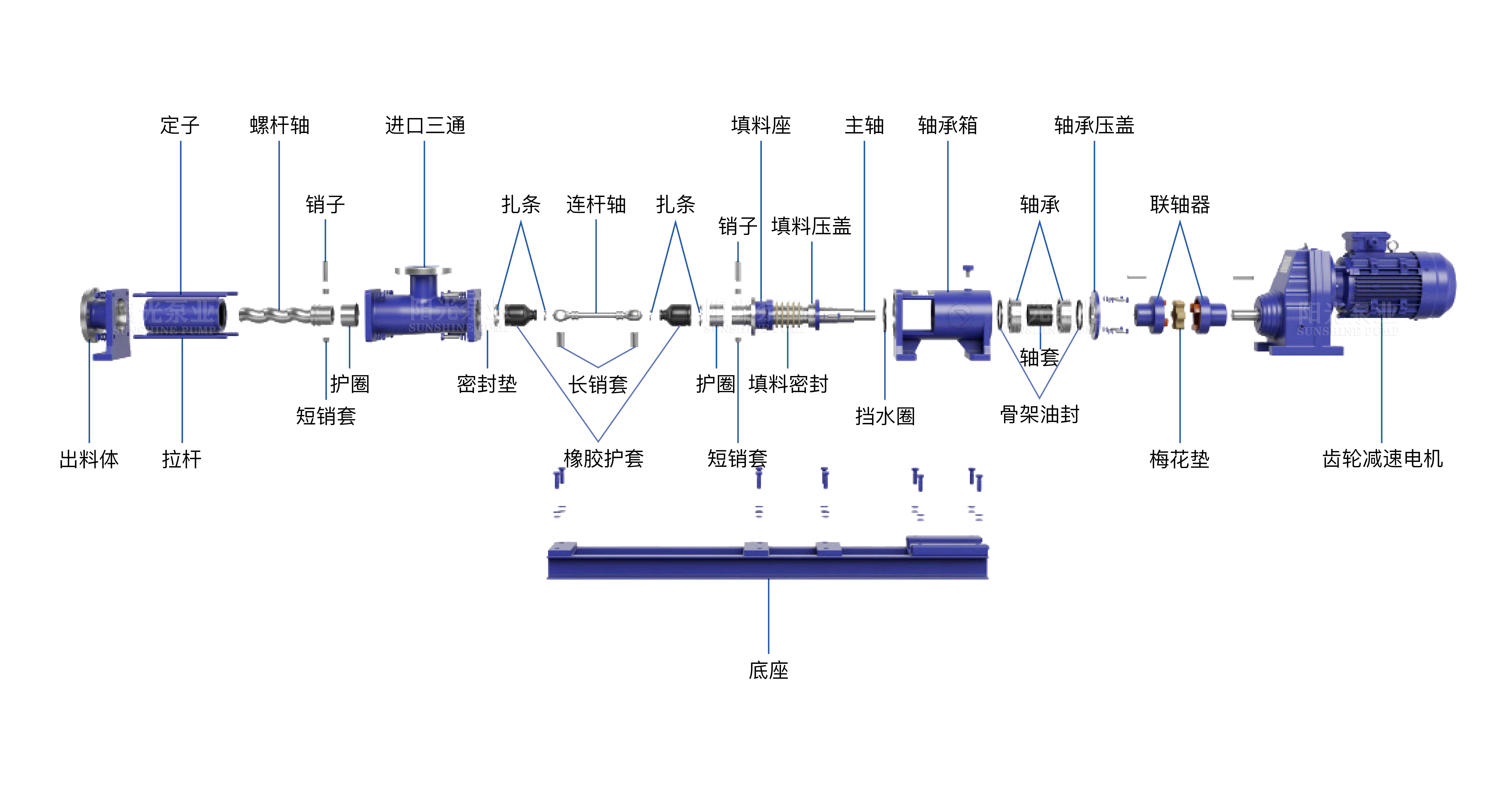

結構圖紙

G型齒輪箱減速螺杆泵（帶水印-16号）

性能參數

固定轉速時的性能參數：

型号	流量 (m³/h)	壓力 (Mpa)	允許最高轉速 (r/min)	電機功率 (kW)	必需汽蝕餘量 (m)	進口法蘭通徑 (mm)	出口法蘭通徑 (mm)	允許顆粒直徑 (mm)	允許纖維長度 (mm)
G20-1	0.8	0.6	960	0.75	4	25	25	1.5	25
G20-2		1.2		1.5
G25-1	2	0.6	960	1.5		32	25	2	30
G25-2		1.2		2.2
G30-1	5	0.6	960	2.2		50	40	2.5	35
G30-2		1.2		3
G35-1	8	0.6	960	3		65	50	3	40
G35-2		1.2		4
G40-1	12	0.6	960	4		80	65	3.8	45
G40-2		1.2		5.5
G50-1	20	0.6	960	5.5	4.5	100	80	5	50
G50-2		1.2		7.5
G60-1	30	0.6	960	11	5	125	100	6	60
G60-2		1.2		15
G70-1	45	0.6	720	11		150	125	8	70
G70-2		1.2		15
G85-1	60	0.6	720	15		150	150	10	80
G85-2		1.2	450	22
G105-1	80	0.6	400	22		200	200	15	110
G105-2		1.2	350	30
G135-1	120	0.6	350	37		250	250	20	150
G135-2		1.2	280

單級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數：

型号	壓力0.3Mpa			壓力0.6Mpa			可調轉速
型号	轉速 (r/min)	流量 (m³/h)	電動機功率 (kW)	轉速 (r/min)	流量 (m³/h)	電動機功率 (kW)	轉速 (r/min)	流量 (m³/h)	電動機功率 (kW)
G20-1	960	0.96	0.75-6級/齒輪箱	960	0.8	0.75-6級/齒輪箱	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8級/齒輪箱	720	0.5	0.75-8級/齒輪箱
	510	0.4	0.55-4級/齒輪箱	510	0.3	0.75-4級/齒輪箱
G25-1	960	2.4	0.75-6級/齒輪箱	960	2	1.5-6級/齒輪箱	125～1250	0.1～3	1.5
	720	1.5	0.55-8級/齒輪箱	720	1.27	1.1-8級/齒輪箱
	510	1.08	0.55-4級/齒輪箱	510	0.9	1.1-4級/齒輪箱
G30-1	960	3.6	1.5-6級/齒輪箱	960	3	2.2-6級/齒輪箱	125～1250	0.2～4	2.2
	720	2.28	1.1-8級/齒輪箱	720	1.9	1.5-8級/齒輪箱
	510	1.63	1.1-4級/齒輪箱	510	1.35	1.5-4級/齒輪箱
G35-1	720	4.8	2.2-8級/齒輪箱	720	4.04	3-8級/齒輪箱	125～890	0.3～5	3
	510	3.36	1.5-4級/齒輪箱	510	2.8	2.2-4級/齒輪箱
	380	1.92	1.1-4級/齒輪箱	380	1.6	1.5-4級/齒輪箱
G40-1	510	6.8	2.2-4級/齒輪箱	510	5.6	3-4級/齒輪箱	125～890	0.3～10	4
	380	5.1	1.5-4級/齒輪箱	380	4	2.2-4級/齒輪箱
	252	2.65	1.1-6級/齒輪箱	252	2.2	1.5-6級/齒輪箱
G50-1	510	13.8	4-4級/齒輪箱	510	11.5	5.5-4級/齒輪箱	80～750	1～18	5.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-1	510	20.8	7.5-4級/齒輪箱	510	16	11-4級/齒輪箱	63～630	1～20	11
	380	15.6	7.5-4級/齒輪箱	380	12	11-4級/齒輪箱
	252	7.8	5.5-6級/齒輪箱	252	6	7.5-6級/齒輪箱
G70-1	510	26	11-4級/齒輪箱	510	20	11-4級/齒輪箱	56～560	1～22	11
	380	17	7.5-4級/齒輪箱	380	13	11-4級/齒輪箱
	252	9.1	7.5-6級/齒輪箱	252	7	7.5-6級/齒輪箱
G85-1	380	32	11-4級/齒輪箱	380	25	15-4級/齒輪箱	37～370	2～24	15
	252	21	7.5-6級/齒輪箱	252	16	11-6級/齒輪箱
	189	11	5.5-8級/齒輪箱	189	8	11-8級/齒輪箱
G105-1	380	80	15-4級/齒輪箱	380	65	22-4級/齒輪箱	29～290	3～50	22
	252	44	15-6級/齒輪箱	252	34	22-6級/齒輪箱
	189	29	11-8級/齒輪箱	189	22	15-8級/齒輪箱
G135-1	380	132	37-4級/齒輪箱	380	120	45-4級/齒輪箱	18～180	3～56	45
	252	95	30-6級/齒輪箱	252	80	37-6級/齒輪箱
	189	65	18.5-6級/齒輪箱	189	53	30-8級/齒輪箱

雙級，由齒輪變速、電磁調速電機加齒輪變速或無級變速電機加齒輪變速時的性能參數：

型号	壓力0.3Mpa			壓力0.6Mpa			可調轉速
型号	轉速 (r/min)	流量 (m³/h)	電動機功率 (kW)	轉速 (r/min)	流量 (m³/h)	電動機功率 (kW)	轉速 (r/min)	流量 (m³/h)	電動機功率 kW)
G20-1	960	0.96	0.75-6級/齒輪箱	960	0.8	0.75-6級/齒輪箱	125～1250	0.1～1.5	1.1
	720	0.8	0.55-8級/齒輪箱	720	0.5	0.75-8級/齒輪箱
	510	0.4	0.55-4級/齒輪箱	510	0.3	0.75-4級/齒輪箱
G25-1	960	2.4	0.75-6級/齒輪箱	960	2	1.5-6級/齒輪箱	125～1250	0.1～3	1.5
	720	1.5	0.55-8級/齒輪箱	720	1.27	1.1-8級/齒輪箱
	510	1.08	0.55-4級/齒輪箱	510	0.9	1.1-4級/齒輪箱
G30-1	960	3.6	1.5-6級/齒輪箱	960	3	2.2-6級/齒輪箱	125～1250	0.2～4	2.2
	720	2.28	1.1-8級/齒輪箱	720	1.9	1.5-8級/齒輪箱
	510	1.63	1.1-4級/齒輪箱	510	1.35	1.5-4級/齒輪箱
G35-1	720	4.8	2.2-8級/齒輪箱	720	4.04	3-8級/齒輪箱	125～890	0.3～5	3
	510	3.36	1.5-4級/齒輪箱	510	2.8	2.2-4級/齒輪箱
	380	1.92	1.1-4級/齒輪箱	380	1.6	1.5-4級/齒輪箱
G40-1	510	6.8	2.2-4級/齒輪箱	510	5.6	3-4級/齒輪箱	125～890	0.3～10	4
	380	5.1	1.5-4級/齒輪箱	380	4	2.2-4級/齒輪箱
	252	2.65	1.1-6級/齒輪箱	252	2.2	1.5-6級/齒輪箱
G50-1	510	13.8	4-4級/齒輪箱	510	11.5	5.5-4級/齒輪箱	80～750	1～18	5.5
	380	10.2	4-4級/齒輪箱	380	7.5	5.5-4級/齒輪箱
	252	5.6	3-6級/齒輪箱	252	4.4	5.5-6級/齒輪箱
G60-1	510	20.8	7.5-4級/齒輪箱	510	16	11-4級/齒輪箱	63～630	1～20	11
	380	15.6	7.5-4級/齒輪箱	380	12	11-4級/齒輪箱
	252	7.8	5.5-6級/齒輪箱	252	6	7.5-6級/齒輪箱
G70-1	510	26	11-4級/齒輪箱	510	20	11-4級/齒輪箱	56～560	1～22	11
	380	17	7.5-4級/齒輪箱	380	13	11-4級/齒輪箱
	252	9.1	7.5-6級/齒輪箱	252	7	7.5-6級/齒輪箱
G85-1	380	32	11-4級/齒輪箱	380	25	15-4級/齒輪箱	37～370	2～24	15
	252	21	7.5-6級/齒輪箱	252	16	11-6級/齒輪箱
	189	11	5.5-8級/齒輪箱	189	8	11-8級/齒輪箱
G105-1	380	80	15-4級/齒輪箱	380	65	22-4級/齒輪箱	29～290	3～50	22
	252	44	15-6級/齒輪箱	252	34	22-6級/齒輪箱
	189	29	11-8級/齒輪箱	189	22	15-8級/齒輪箱
G135-1	380	132	37-4級/齒輪箱	380	120	45-4級/齒輪箱	18～180	3～56	45
	252	95	30-6級/齒輪箱	252	80	37-6級/齒輪箱
	189	65	18.5-6級/齒輪箱	189	53	30-8級/齒輪箱

說明：

·以上性能參數是常溫清水試驗時的試驗數據。
·對于不同的介質、不同的轉速，性能參數都将變化，其流量值與濃度、粘度成反比，與轉速成正比。
·用戶必須根據使用要求、輸送介質的狀況、選型原則選擇泵的類型，或者和上海陽光技術部門協商來決定泵的類型。
