IHF型氟塑料合金化工泵

具有耐腐耐磨耐高溫、運轉平穩、使用壽命長等優點

免費電話 在線咨詢

 點擊立刻咨詢

IHF型氟塑料合金化工泵 三維視頻

點擊播放

産品簡介

上海陽光泵業IHF爲單級單吸式氟塑料合金化工泵，該泵是結合非金屬泵的加工工藝設計生産。泵體采用金屬外殼内襯聚全氟乙丙烯（F46），泵蓋、葉輪和軸套采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用四氟填充材料，進出口采用鑄鋼體加固。上海陽光泵業的化工泵采用計算機設計和優化處理。

産品特點

具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等優點。

适用範圍

·廣泛應用于化工、制藥、石油、冶金、冶煉、電力、電鍍、染料、農藥、造紙、食品、紡織等行業。

·在-85℃～200℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質。

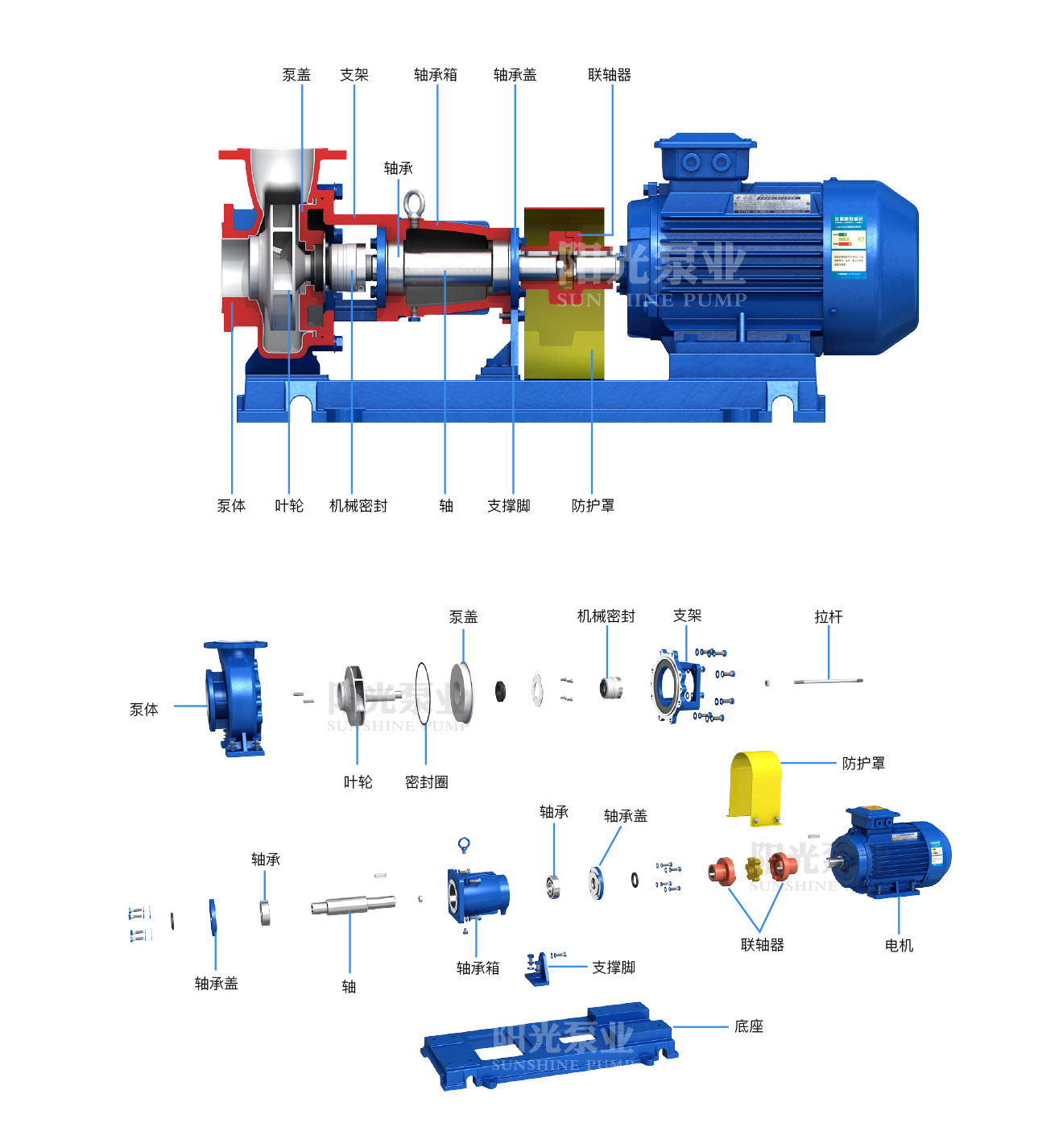

結構圖紙

IHF

性能參數

序号	型号	轉速 (r/min)	流量 (m³/h)	揚程 (m)	電機功率 (kW)
1	IHF32-25-125	2900	2.5	22	1.5
			3.6	20
			5	18
2	IHF32-25-160	2900	2.5	33	2.2
			3.6	32
			5	2
3	IHF40-25-125	2900	4	21	1.5
			6.3	20
			7.5	18
4		1450	2	5.5	0.55
			3.2	5
			4	3
5	IHF40-25-160	2900	4	33	2.2
			6.3	32
			7.5	28
6		1450	2	8.5	0.55
			3.2	8
			4	6
7	IHF40-25-200	2900	4	51	5.5
			6.3	50
			7.5	47
8		1450	2	13	0.55
			3.2	12.5
			4	10
9	IHF40-25-250	2900	4	81	11
			6.3	80
			7.5	77
10		1450	2	20.5	1.5
			3.2	20
			4	16.3
11	IHF50-32-125	2900	7	22	2.2
			12.5	20
			15	16
12		1450	4	5.5	0.55
			6.3	5
			8	3.5
13	IHF50-32-160	2900	7	35	4
			12.5	32
			15	26
14		1450	4	8.5	0.55
			6.3	8
			8	6
15	IHF50-32-200	2900	7	52	7.5
			12.5	50
			15	45
16		1450	4	13	1.1
			6.3	12.5
			8	10
17	IHF50-32-250	2900	7	82	11
			12.5	80
			15	65
序号	型号	轉速 (r/min)	流量 (m³/h)	揚程 (m)	電機功率 (kW)
18	IHF50-32-250	1450	4	20.5	1.5
			6.3	20
			8	16.3
19	IHF65-50-125	2900	15	22	3
			25	20
			35	18
20		1450	8	5.5	0.55
			12.5	5
			15	3.5
21	IHF65-50-160	2900	15	35	5.5
			25	32
			35	26
22		1450	8	8.5	1.1
			12.5	8
			15	6
23	IHF65-40-200	2900	15	51	11
			25	50
			35	43
24		1450	8	13	1.5
			12.5	12.5
			15	10
25	IHF65-40-250	2900	15	82	18.5
			25	80
			35	65
26		1450	8	20.5	3
			12.5	20
			15	16.3
27	IHF80-65-125	2900	35	22	5.5
			50	20
			60	18
28		1450	16	5.5	1.1
			25	5
			35	3.5
29	IHF80-65-160	2900	35	35	11
			50	32
			60	26
30		1450	16	8.5	1.5
			25	8
			35	6
31	IHF80-50-200	2900	35	51	15
			50	50
			60	43
32		1450	16	13	2.2
			25	12.5
			35	10
33	IHF80-50-250	2900	35	82	30
			50	80
			60	65
34		1450	16	21	4
			25	20
			35	18
35	IHF100-80-125	2900	65	22	11
			100	20
			120	18
序号	型号	轉速 (r/min)	流量 (m³/h)	揚程 (m)	電機功率 (kW)
36	IHF100-80-125	1450	35	5.5	1.5
			50	5
			60	3.5
37	IHF100-80-160	2900	65	35	15
			100	32
			120	26
38		1450	35	8.5	2.2
			50	8
			60	6
39	IHF100-65-200	2900	65	51	30
			100	50
			120	43
40		1450	35	13	4
			50	12.5
			60	10
41	IHF100-65-250	2900	65	82	45-55
			100	80
			120	65
42		1450	35	20.5	7.5
			50	20
			60	16.3
43	IHF125-80-160	2900	100	38	30
			160	32
			180	26
44		1450	50	10	4
			80	8
			90	6
45	IHF125-100-200	2900	120	55	55
			200	50
			220	45
46		1450	65	13	7.5
			100	12.5
			120	10
47	IHF125-100-250	1450	65	21	15-4
			100	20
			120	18
48	IHF125-100-315	1450	65	36	18.5-4
			100	32
			120	27
49	IHF150-125-250	1450	120	21	22-4
			200	20
			240	18
50	IHF150-125-315	1450	120	36	45-4
			200	32
			240	27
51	IHF200-150-250	1450	240	21	55-4
			400	20
			480	18
52	IHF200-150-315	1450	240	36	75-4
			400	32
			480	27
53	IHF200-150-315	1450	240	36	55-4
			400	32
			480	27
