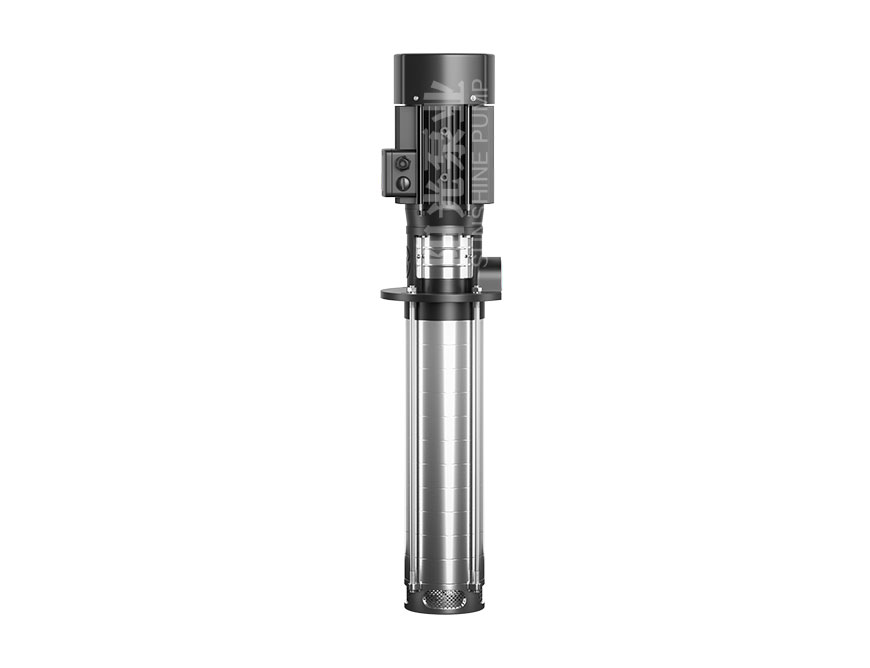

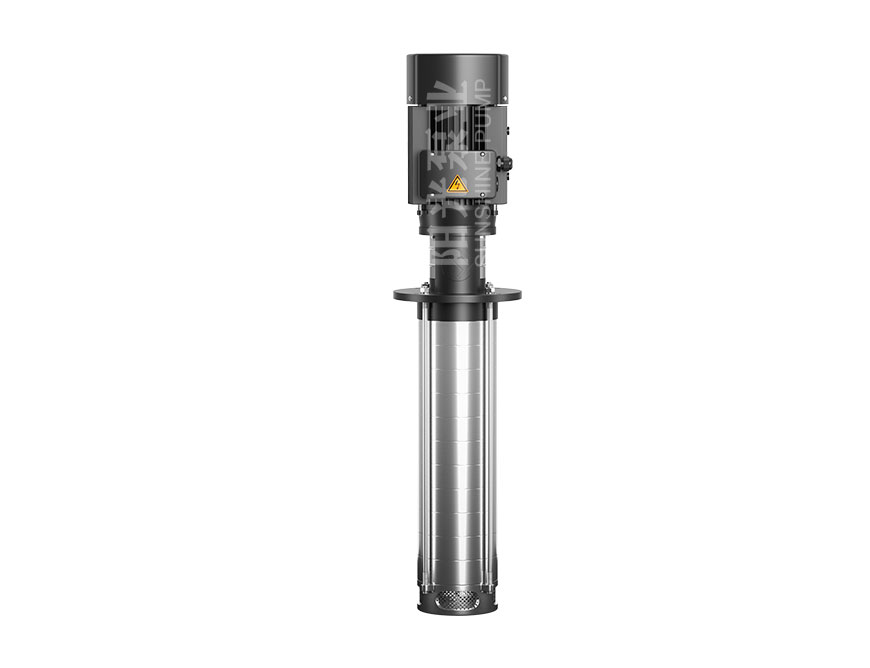

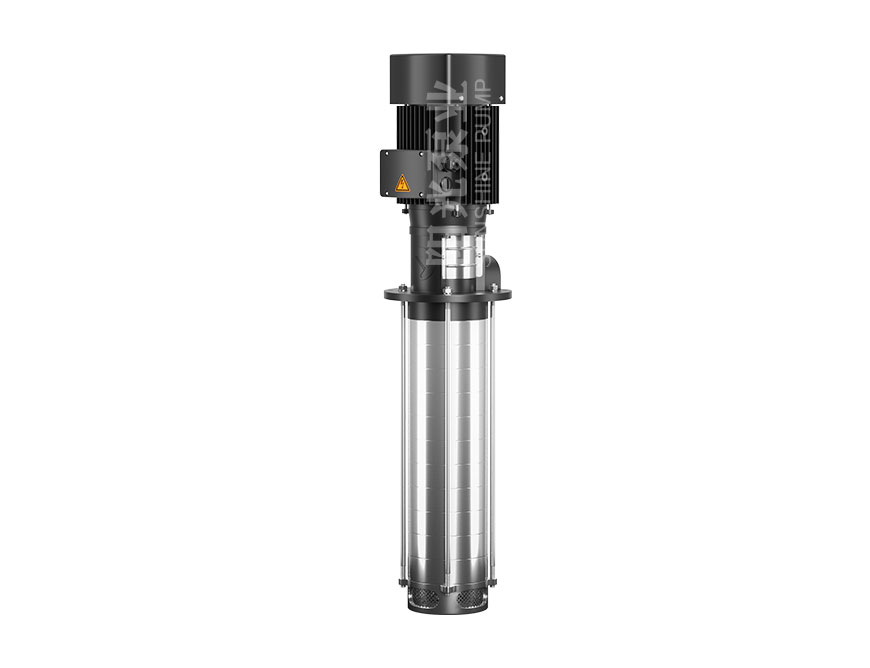

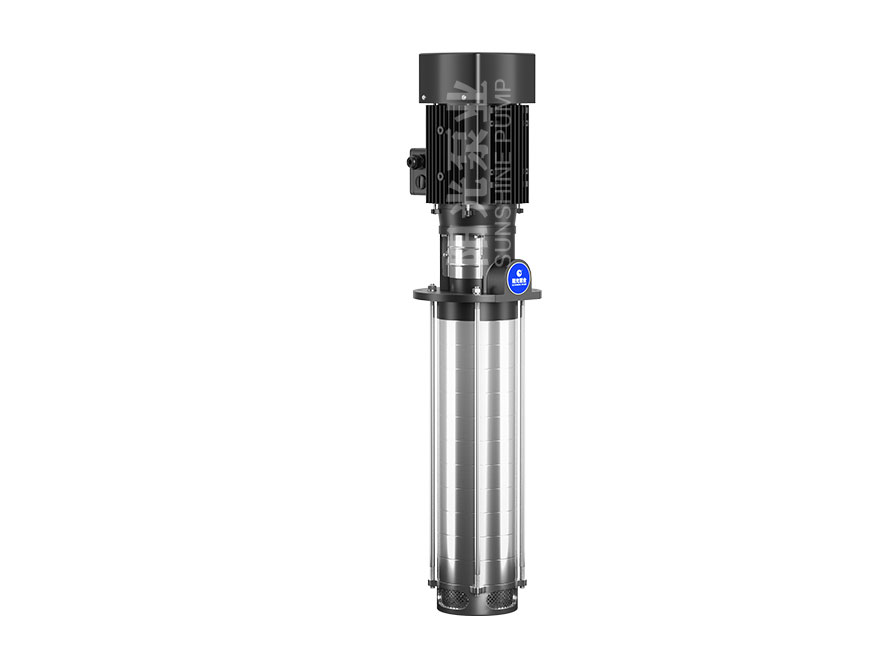

CDLK/CDLKF液下多級泵

浸入式高揚程小流量，可安裝空腔體來改變泵本身長度

免費電話 在線咨詢

 點擊立刻咨詢

高級工程師
專業爲您選型報價

免費電話，無需話費，輸入立即溝通

 點擊立刻咨詢

正在呼叫您将接收到 021開頭的回撥電話 請稍後!

上海陽光泵業提示您：

請輸入正确的手機号碼！

确定

産品簡介

上海陽光泵業CDLK/CDLKF 浸入式多級離心泵采用國内優秀水力模型優化設計而成，是高效多級離心泵。電機軸通過泵頭用聯軸器直接與泵軸聯接，泵可根據需要配置智能保護器，對泵幹轉、缺相、過載等進行有效保護。爲滿足水槽或容器的安裝深度，可安裝空腔體來改變泵本身的長度。

适用範圍

·該泵用于輸送機床冷卻液、潤滑液、冷凝水輸送、工業清洗設備和其他适合浸入式泵使用的場合。

·可輸送水及冷卻用水溶液和切割潤滑液。

·可輸送稀薄、幹淨、不含固體顆粒和纖維的非易爆液體。

·具體用于電火花、車床、磨床、加工中心、冷卻裝置、工業清洗設備、過濾系統等。

·适應于不同溫度、流量和壓力範圍，CDLK浸入式多級離心泵适用于無腐蝕性液體，CDLKF适用于輕度腐蝕性液體。

工作條件

·稀薄、幹淨、不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。

·液體溫度：常溫型-15℃~+70℃，熱水型+70℃~+120℃。

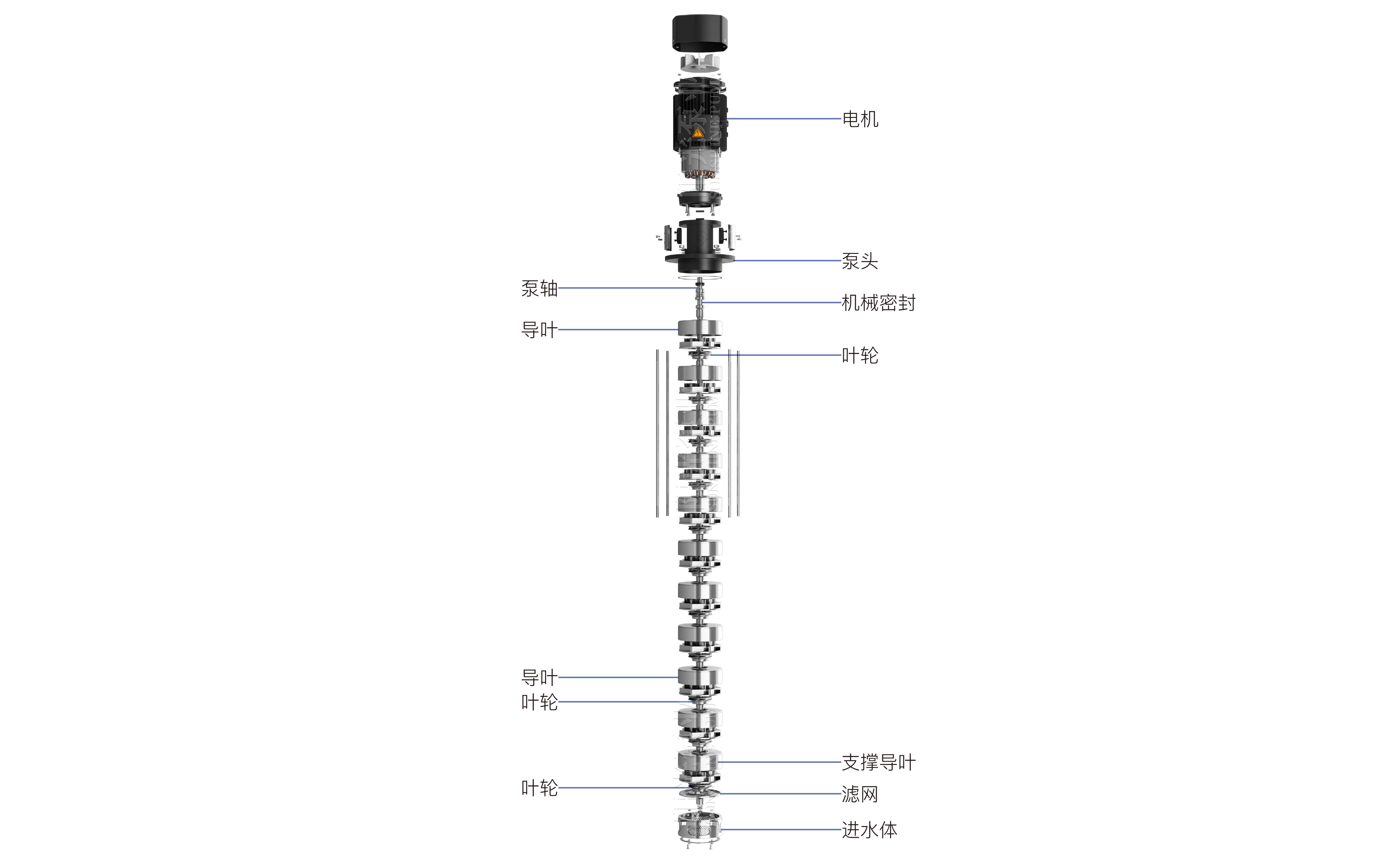

結構圖紙

CDLK-CDLKF多級液下泵（帶水印-16号）

性能參數

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	0.4	0.6	0.8	1.0	1.2	1.4	1.6	1.8	2
CDLK(F)1-20	0.37	123	揚程 (m)	13	12.5	12	11.5	11	10.5	10	9.5	9
CDLK(F)1-30	0.37	141		19	18	17.5	17	16.5	16	15	14	12
CDLK(F)1-40	0.37	159		24	23.5	23	22.5	21.5	21	19	18	16
CDLK(F)1-50	0.37	177		30	29.6	29	28	27	26	24	22	20
CDLK(F)1-60	0.37	195		36	35.5	35	33.5	33	31	28	26	23
CDLK(F)1-70	0.37	213		42	41	40.5	39	38	36	33	30	27
CDLK(F)1-80	0.55	231		48	47	46	45	43	41	38	34	30
CDLK(F)1-90	0.55	249		54	53	52	51	49	46	43	39	33
CDLK(F)1-100	0.55	267		60	59	58	57	54	51	48	43	36
CDLK(F)1-110	0.55	285		66	65	63	61	59	56	52	47	40
CDLK(F)1-120	0.75	303		72	71	69	67	64	61	57	51	44
CDLK(F)1-130	0.75	321		78	77	75	73	69	66	62	55	47
CDLK(F)1-150	0.75	357		89	88	86	84	79	76	71	63	55
CDLK(F)1-170	1.1	393		101	99	97	95	89	86	80	71	62
CDLK(F)1-190	1.1	429		113	110	108	106	99	96	89	79	69
CDLK(F)1-210	1.1	465		124	122	120	117	110	106	98	87	75
CDLK(F)1-230	1.1	501		137	133	131	128	121	116	107	96	82
CDLK(F)1-250	1.5	537		149	145	143	139	131	126	116	104	89
CDLK(F)1-270	1.5	573		161	157	155	150	141	136	125	112	95
CDLK(F)1-300	1.5	627		178	175	171	166	157	150	139	124	106
CDLK(F)1-330	2.2	681		196	192	188	183	173	165	154	137	118
CDLK(F)1-360	2.2	735		214	210	205	200	190	181	169	151	130

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	1.0	1.2	1.6	2.0	2.4	2.8	3.2	3.5
CDLK(F)2-20	0.37	123	揚程 (m)	18	17	16	15	13	12	10	8
CDLK(F)2-30	0.37	141		27	26	24	22	20	18	15	12
CDLK(F)2-40	0.55	159		36	35	33	30	26	24	20	16
CDLK(F)2-50	0.55	177		45	43	40	37	33	30	24	20
CDLK(F)2-60	0.75	195		53	52	50	45	40	36	30	24
CDLK(F)2-70	0.75	213		63	61	57	52	47	41	35	28
CDLK(F)2-90	1.1	249		80	78	73	67	61	54	45	37
CDLK(F)2-110	1.1	285		98	95	89	82	73	64	54	44
CDLK(F)2-130	1.5	321		116	114	106	98	89	78	65	52
CDLK(F)2-150	1.5	357		134	130	123	112	100	90	73	60
CDLK(F)2-180	2.2	411		161	157	148	136	121	108	91	76
CDLK(F)2-220	2.2	483		197	192	180	165	148	130	110	90
CDLK(F)2-260	3	555		232	228	214	198	179	158	130	110

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	1.2	1.6	2	2.4	2.8	3	3.2	3.6	4
CDLK(F)3-20	0.37	123	揚程 (m)	12.5	11.5	11	10.5	10	9	8	7	6
CDLK(F)3-30	0.37	141		19	18.5	17.5	16.5	15	14	13	11	9
CDLK(F)3-40	0.37	159		25	24	23	21.5	20	19	18	15	12
CDLK(F)3-50	0.37	177		31	30	29	27	25	23	22	19	16
CDLK(F)3-60	0.55	195		36	35	34	32	30	28	27	23	19
CDLK(F)3-70	0.55	213		43	41	39	37	34	32	31	27	2
CDLK(F)3-80	0.75	231		49	47	45	43	39	37	35	37	25
CDLK(F)3-90	0.75	249		55	53	51	48	45	42	40	35	28
CDLK(F)3-100	0.75	267		61	59	57	54	50	47	45	39	31
CDLK(F)3-110	1.1	285		67	64	61	58	54	51	49	42	34
CDLK(F)3-120	1.1	303		73	70	67	63	58	55	52	45	37
CDLK(F)3-130	1.1	321		78	76	73	69	64	60	57	49	40
CDLK(F)3-150	1.1	357		90	88	84	79	73	69	66	57	46
CDLK(F)3-170	1.5	393		103	100	96	90	83	79	75	64	52
CDLK(F)3-190	1.5	429		115	112	107	100	92	88	83	72	58
CDLK(F)3-210	2.2	465		128	124	119	112	102	98	91	79	64
CDLK(F)3-230	2.2	501		140	135	130	122	112	107	100	86	70
CDLK(F)3-250	2.2	537		151	147	141	131	122	116	109	94	76
CDLK(F)3-270	2.2	573		164	159	152	143	132	124	117	101	82
CDLK(F)3-290	2.2	609		175	170	163	153	142	133	126	109	88
CDLK(F)3-310	3	645		187	182	175	165	153	142	135	116	94
CDLK(F)3-330	3	681		199	194	187	176	163	151	145	125	100
CDLK(F)3-360	3	735		218	212	204	192	178	168	159	137	109

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	1.5	2	3	4	5	6	7
CDLK(F)4-20	0.37	148	揚程 (m)	19	18	17	15	13	12	8
CDLK(F)4-30	0.55	175		28	27	26	24	20	18	13
CDLK(F)4-40	0.75	202		38	36	34	32	27	24	19
CDLK(F)4-50	1.1	229		47	45	43	40	34	31	23
CDLK(F)4-60	1.1	256		56	54	52	48	41	37	28
CDLK(F)4-70	1.5	283		66	63	61	56	48	43	33
CDLK(F)4-80	1.5	310		74	72	70	64	55	50	38
CDLK(F)4-100	2.2	364		96	90	87	81	71	62	48
CDLK(F)4-120	2.2	418		114	108	104	95	85	75	58
CDLK(F)4-140	3	472		136	126	122	112	101	89	68
CDLK(F)4-160	3	526		152	144	140	129	115	101	78
CDLK(F)4-190	4	607		183	171	168	153	137	122	93
CDLK(F)4-220	4	688		211	200	192	178	160	138	108

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	5	6	7	8	9	10	11	12
CDLK8-20	0.75	150	揚程 (m)	20	19.5	19	18	17	16	14	13
CDLK8-30	1.1	180		30	29.5	28.5	27	25	24	21	19
CDLK8-40	1.5	210		41	39.5	38	36	34	32	28	26
CDLK8-50	2.2	240		52	50	48	45	42	40	36	32
CDLK8-60	2.2	270		62	60	57	54	51	48	43	39
CDLK8-80	3	330		83	80	77	73	69	65	58	52
CDLK8-100	4	390		104	100	97	92	87	81	73	65
CDLK8-120	4	450		124	120	116	111	104	92	87	78
CDLK8-140	5.5	510		145	141	136	130	122	113	102	92
CDLK8-160	5.5	570		166	161	156	148	139	130	118	106
CDLK8-180	7.5	630		187	182	175	167	157	146	134	120
CDLK8-200	7.5	690		208	202	195	186	175	163	150	135

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	8	10	12	14	16	18	20	22
CDLK16-20	2.2	180	揚程 (m)	27	26	25	24	22	21	19	16
CDLK16-30	3	225		41	40	38	37	34	32	29	25
CDLK16-40	4	270		54	53	52	49	46	43	38	34
CDLK16-50	5.5	315		68	67	65	62	58	54	48	43
CDLK16-60	5.5	360		82	80	78	74	70	64	58	52
CDLK16-70	7.5	405		96	95	91	87	82	76	68	61
CDLK16-80	7.5	450		110	108	104	99	94	86	77	70
CDLK16-100	11	540		138	136	131	125	118	109	97	87
CDLK16-120	11	630		166	162	157	150	141	130	116	105
CDLK16-140	15	720		194	190	184	175	166	152	136	122
CDLK16-160	15	810		222	217	210	200	189	174	156	140

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	10	12	14	16	18	20	22	24	26	28
CDLK20-2	2.2	180	揚程 (m)	27	26.5	26	25	24	23	22	20	18	15
CDLK20-3	4	225		40	39.5	39	38	37	35	33	30	27	24
CDLK20-4	5.5	270		54	53	52	51	49	47	44	41	37	33
CDLK20-5	5.5	315		67	66	64	62	60	58	55	50	45	40
CDLK20-6	7.5	360		81	79	77	75	73	70	66	61	55	49
CDLK20-7	7.5	405		95	93	91	89	86	82	77	71	65	58
CDLK20-8	11	450		109	107	105	102	99	94	89	82	75	67
CDLK20-10	11	540		136	134	131	128	124	118	111	103	95	85
CDLK20-12	15	630		164	162	158	154	149	142	133	124	114	102
CDLK20-14	15	720		192	189	185	180	174	166	156	145	133	119
CDLK20-17	18.5	855		234	230	225	219	212	202	190	177	162	145

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	16	20	24	28	32	36	40
CDLKF32-10-1	1.5	186	揚程 (m)	14	13	12	11	9	7	4
CDLKF32-10	2.2	186		18	17	15	14	13	11	8
CDLKF32-20-2	3	256		29	28	26	23	20	16	11
CDLKF32-20	4	256		36	34	32	29	27	23	18
CDLKF32-30	5.5	326		54	51	48	44	40	35	27
CDLKF32-40	7.5	396		72	69	65	59	53	47	37
CDLKF32-50	11	466		90	86	81	74	67	59	47
CDLKF32-60	11	536		108	104	97	90	81	72	57
CDLKF32-70	15	606		126	121	113	105	95	85	67
CDLKF32-80	15	676		144	138	130	120	109	97	77
CDLKF32-90	18.5	746		162	156	147	136	124	109	88
CDLKF32-100	18.5	816		182	173	164	152	138	122	98
CDLKF32-110	22	556		200	191	180	168	153	135	109
CDLKF32-120	22	956		218	208	196	184	167	147	120
CDLKF32-130	30	1026		237	225	213	200	181	160	131
CDLKF32-140	30	1096		255	242	229	216	196	172	142

型号	功率 (kW)	标配液下深度 (mm)	流量 (m³/h)	25	30	35	40	42	45	50	55
CDLKF42-10-1	3	198	揚程 (m)	20	19	18	17	16	15	13	11
CDLKF42-10	4	198		24	23	22	21	20	19	18	16
CDLKF42-20-2	5.5	278		40	38	36	33	32	30	27	23
CDLKF42-20	7.5	278		48	46	44	42	41	39	35	31
CDLKF42-30-2	11	358		63	61	58	54	52	50	44	38
CDLKF42-30	11	358		71	69	66	63	61	58	53	47
CDLKF42-40-2	15	438		87	84	80	75	73	69	62	54
CDLKF42-40	15	438		95	92	88	84	81	78	71	62
CDLKF42-50-2	18.5	518		111	107	102	96	93	88	80	69
CDLKF42-50	18.5	518		119	115	110	105	101	97	88	78
CDLKF42-60-2	22	598		135	130	124	117	113	108	97	85
CDLKF42-60	22	598		143	138	132	125	122	116	106	93
CDLKF42-70-2	30	678		158	152	146	138	134	127	115	100
CDLKF42-70	30	678		166	161	154	146	142	135	124	109
CDLKF42-80-2	30	758		182	175	168	159	154	146	133	116
CDLKF42-80	30	758		190	184	176	167	162	154	141	124
CDLKF42-90-2	30	838		205	198	190	180	174	166	150	132
CDLKF42-90	37	838		214	207	198	188	183	174	159	140
CDLKF42-100-2	37	918		230	221	212	200	194	185	168	147
CDLKF42-100	37	918		238	230	220	209	203	193	177	155
CDLKF42-110-2	45	998		255	246	236	223	217	206	188	165
CDLKF42-110	45	998		263	255	244	232	225	214	196	173
CDLKF42-120-2	45	1078		280	270	259	245	238	226	206	181
CDLKF42-120	45	1078		289	280	268	255	247	236	216	190
CDLKF42-130-2	45	1158		305	294	282	267	259	247	225	198
