WQ型無堵塞固定式潛水排污泵

采用獨特葉輪結構和新型機械密封，能有效輸送長纖維

免費電話 在線咨詢

 點擊立刻咨詢

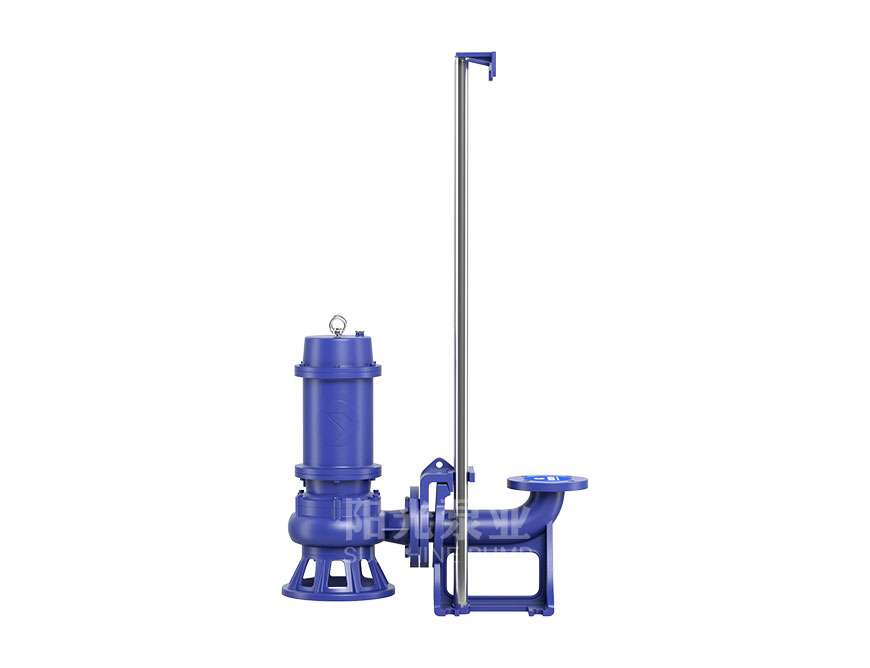

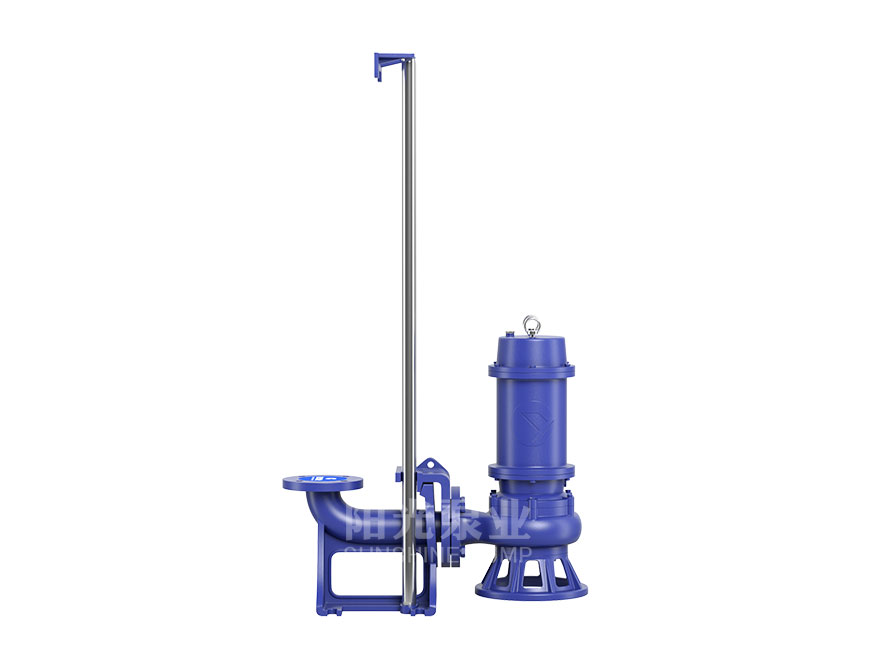

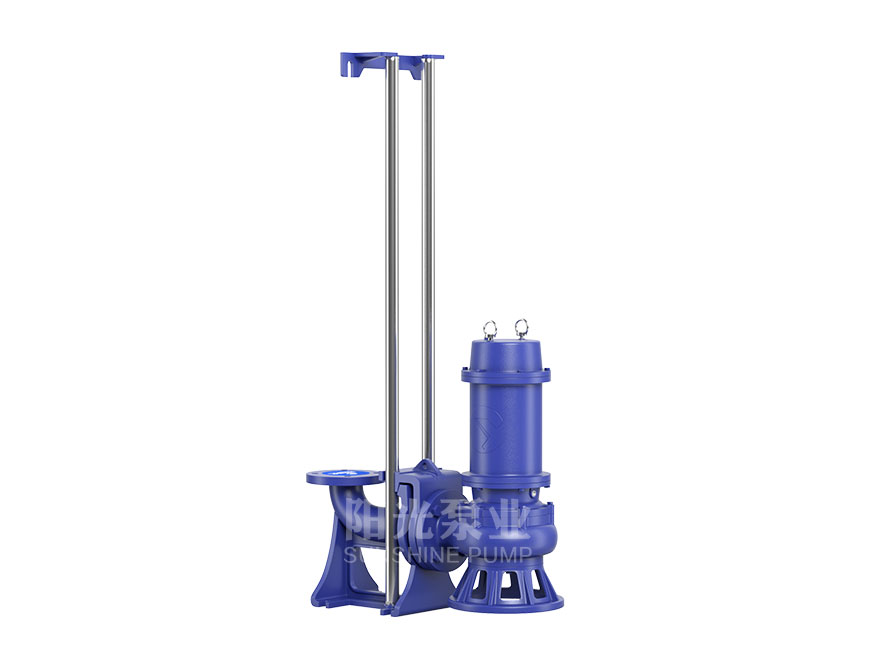

WQ型無堵塞固定式潛水排污泵

點擊播放

産品簡介

WQ型無堵塞潛水排污泵是上海陽光泵業結合國内水泵的使用特點而研制成功的泵類産品，具有節能效果好、防纏繞、無堵塞、自動安裝和自動控制等特點。葉輪與傳統葉輪相比，采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有較好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

産品特點

·采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑爲泵口徑約50%的固體顆粒。

·機械密封采用新型硬質耐腐的钛化鎢材料，可使泵安全連續運行8000小時以上。

·整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。

·該泵密封油室内設置有高精度抗幹擾漏水檢測傳感器，定子繞組内預埋了熱敏元件，對水泵電機自動保護。

·可根據用戶需要配備全自動控制櫃，對泵的漏水、漏電過載及超溫等進行自動保護，提高了産品的安全性與可靠性。夠在全揚程内使用，而保證電機不會過載。

·浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極爲方便。

·WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統，安裝維修方便簡潔。

·有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

使用條件

·排污泵系列産品在額定電壓爲380V，電源頻率爲50Hz時适用。

·介質溫度不超過40攝氏度，介質密度≤1150kg/m3,PH值在5-9範圍之間。

·海拔高度不超過1000米。輸送介質粘度不超1000CP。

·産品工作運行時必須完全潛入水中，但潛水深度不得超過10。

·産品材質主要爲鑄鐵，不能用于強腐蝕性或含有強腐蝕性的介質中。

結構圖紙

WQ排污潛水泵（帶水印-16号）

性能參數

序号	型号	口徑 (mm)	流量 (m³/h)	揚程 (m)	功率 (kW)	轉速 (r/min)
1	WQ25-8-22-1.1	25	8	22	1.1	2900
2	WQ32-12-15-1.1	32	12	15	1.1	2900
3	WQ40-15-15-1.5	40	15	15	1.5	2900
4	WQ40-15-20-2.2	40	15	20	2.2	2900
5	WQ50-10-10-0.75	50	10	10	0.75	2900
6	WQ50-20-7-0.75	50	20	7	0.75	2900
7	WQ50-20-15-1.5	50	20	15	1.5	2900
8	WQ50-15-25-2.2	50	15	25	2.2	2900
9	WQ50-18-30-3.0	50	18	30	3	2900
10	WQ50-20-40-7.5	50	20	40	7.5	2900
11	WQ50-24-20-4	50	24	20	4	2900
12	WQ50-25-32-5.5	50	25	32	5.5	2900
13	WQ50-20-55-11	50	20	55	11	2900
14	WQ50-20-70-15	50	20	70	15	2900
15	WQ50-20-80-18.5	50	20	80	18.5	2900
16	WQ50-20-90-22	50	20	90	22	2900
17	WQ65-25-15-2.2	65	25	15	2.2	2900
18	WQ65-37-13-3	65	37	13	3	2900
19	WQ65-25-30-4.0	65	25	30	4	2900
20	WQ65-30-40-7.5	65	30	40	7.5	2900
22	WQ65-35-50-11	65	35	50	11	2900
23	WQ65-30-60-15	65	30	60	15	2900
24	WQ65-30-68-18.5	65	30	68	18.5	2900
25	WQ65-30-75-22	65	30	75	22	2900
26	WQ80-40-7-2.2	80	40	7	2.2	2900
27	WQ80-43-13-3	80	43	13	3	2900
28	WQ80-40-15-4	80	40	15	4	2900
29	WQ80-50-20-5.5	80	50	20	5.5	2900
30	WQ80-65-25-7.5	80	65	25	7.5	2900
31	WQ80-60-30-11	80	60	30	11	2900
32	WQ80-60-40-15	80	60	40	15	2900
33	WQ80-60-45-18.5	80	60	45	18.5	2900
34	WQ80-60-50-22	80	60	50	22	2900
35	WQ100-80-10-4.0	100	80	10	4	2900
36	WQ100-110-10-5.5	100	110	10	5.5	2900
37	WQ100-80-20-7.5	100	80	20	7.5	2900
38	WQ100-80-25-11	100	80	25	11	2900
39	WQ100-80-35-15	100	80	35	15	2900
40	WQ100-80-40-18.5	100	80	40	18.5	2900
41	WQ100-80-45-22	100	80	45	22	2900
42	WQ150-100-20-11	150	100	20	11	2900
43	WQ 150-120-15-11	150	120	15	11	2900
44	WQ150-100-30-15	150	100	30	15	2900
45	WQ150-120-25-15	150	120	25	15	2900
46	WQ150-100-36-18.5	150	100	36	18.5	2900
47	WQ150-100-40-22	150	100	40	22	2900
48	WQ200-180-11-11	200	180	11	11	2900
49	WQ200-180-15-15	200	180	15	15	2900
50	WQ200-180-18-18.5	200	180	18	18.5	2900
51	WQ200-200-20-22	200	200	20	22	2900
52	WQ80-80-13-5.5	80	80	13	5.5	1450
53	WQ80-80-20-7.5	80	80	20	7.5	1450
54	WQ100-110-10-5.5	100	110	10	5.5	1450
55	WQ100-100-15-7.5	100	100	15	7.5	1450
56	WQ100-100-25-11	100	100	25	11	1450
57	WQ100-100-30-15	100	100	30	15	1450
58	WQ100-100-35-18.5	100	100	35	18.5	1450
59	WQ100-100-40-22	100	100	40	22	1450
60	WQ100-100-57-45	100	100	57	45	1450
61	WQ100-100-65-55	100	100	65	55	1450
62	WQ100-100-100-110	100	100	100	110	1450
63	WQ100-120-45-30	100	120	45	30	1450
64	WQ100-120-50-37	100	120	50	37	1450
65	WQ100-120-75-75	100	120	75	75	1450
66	WQ100-120-85-90	100	120	85	90	1450
67	WQ125-130-15-11	125	130	15	11	1450
68	WQ125-130-20-15	125	130	20	15	1450
69	WQ150-150-7-5.5	150	150	7	5.5	1450
70	WQ150-145-9-7.5	150	145	9	7.5	1450
71	WQ150-180-11-11	150	180	11	11	1450
72	WQ150-180-15-15	150	180	15	15	1450
73	WQ150-180-20-18.5	150	180	20	18.5	1450
74	WQ150-200-20-22	150	200	20	22	1450
75	WQ150-240-20-30	150	240	20	30	1450
76	WQ150-150-35-37	150	150	35	37	1450
77	WQ150-180-45-45	150	180	45	45	1450
78	WQ150-200-15-15	150	200	15	15	1450
79	WQ150-180-25-22	150	180	25	22	1450
80	WQ150-200-50-55	150	200	50	55	1450
81	WQ150-200-60-75	150	200	60	75	1450
82	WQ150-200-75-90	150	200	75	90	1450
84	WQ150-130-30-22	150	130	30	22	1450
85	WQ150-180-30-30	150	180	30	30	1450
86	WQ150-180-50-55	150	180	50	55	1450
87	WQ150-180-80-110	150	180	80	110	1450
88	WQ150-200-35-37	150	200	35	37	1450
89	WQ150-200-40-45	150	200	40	45	1450
90	WQ150-200-70-90	150	200	70	90	1450
91	WQ150-200-90-132	150	200	90	132	1450
92	WQ150-200-110-185	150	200	110	185	1450
93	WQ150-220-100-160	150	220	100	160	1450
94	WQ200-250-6-7.5	200	250	6	7.5	1450
95	WQ200-300-7-11	200	300	7	11	1450
96	WQ200-250-11-15	200	250	11	15	1450
97	WQ200-250-15-18.5	200	250	15	18.5	1450
98	WQ200-300-16-22	200	300	16	22	1450
99	WQ200-400-10-22	200	400	10	22	1450
100	WQ200-400-13-30	200	400	13	30	1450
101	WQ200-300-15-22	200	300	15	22	1450
102	WQ200-250-22-30	200	250	22	30	1450
103	WQ200-350-25-37	200	350	25	37	1450
104	WQ200-400-25-45	200	400	25	45	1450
105	WQ200-400-30-55	200	400	30	55	1450
106	WQ200-350-40-75	200	350	40	75	1450
107	WQ200-280-50-90	200	280	50	90	1450
108	WQ200-380-28-45	200	380	28	45	1450
109	WQ200-300-28-37	200	300	28	37	1450
110	WQ200-300-32-45	200	300	32	45	1450
111	WQ200-300-40-55	200	300	40	55	1450
112	WQ200-300-60-90	200	300	60	90	1450
113	WQ200-300-65-110	200	300	65	110	1450
114	WQ200-350-10-18.5	200	350	10	18.5	1450
115	WQ200-350-45-75	200	350	45	75	1450
116	WQ200-400-50-90	200	400	50	90	1450
117	WQ250-400-5-11	250	400	5	11	1450
118	WQ200-400-75-132	200	400	75	132	1450
119	WQ200-400-85-160	200	400	85	160	1450
120	WQ200-400-90-185	200	400	90	185	1450
121	WQ250-500-5-15	250	500	5	15	1450
122	WQ250-500-7-18.5	250	500	7	18.5	1450
123	WQ250-500-9-22	250	500	9	22	1450
124	WQ250-500-12-30	250	500	12	30	1450
125	WQ250-600-9-30	250	600	9	30	1450
126	WQ250-600-12-37	250	600	12	37	1450
127	WQ250-600-15-45	250	600	15	45	1450
128	WQ250-600-20-55	250	600	20	55	1450
129	WQ250-600-25-75	250	600	25	75	1450
130	WQ250-600-30-90	250	600	30	90	1450
131	WQ250-600-40-110	250	600	40	110	1450
132	WQ250-600-50-132	250	600	50	132	1450
133	WQ250-600-60-160	250	600	60	160	1450
134	WQ250-600-70-185	250	600	70	185	1450
135	WQ250-750-75-200	250	750	75	200	1450
136	WQ250-520-8-22	250	520	8	22	980
137	WQ300-650-5-18.5	300	650	5	18.5	1450
138	WQ300-650-7-22	300	650	7	22	1450
139	WQ300-800-7-30	300	800	7	30	1450
140	WQ300-800-9-37	300	800	9	37	1450
141	WQ300-800-12-45	300	800	12	45	1450
142	WQ300-500-15-45	300	500	15	45	1450
143	WQ300-800-15-55	300	800	15	55	1450
144	WQ300-600-20-55	300	600	20	55	1450
145	WQ300-800-20-75	300	800	20	75	1450
146	WQ300-950-20-90	300	950	20	90	1450
147	WQ300-800-25-90	300	800	25	90	1450
148	WQ300-1000-25-110	300	1000	25	110	1450
149	WQ300-800-32-110	300	800	32	110	1450
150	WQ300-800-36-132	300	800	36	132	1450
151	WQ300-800-40-160	300	800	40	160	1450
152	WQ300-900-40-185	300	900	40	185	1450
153	WQ300-1000-45-200	300	1000	45	200	1450
154	WQ300-1000-55-315	300	1000	55	315	1450
155	WQ300-1200-45-250	300	1200	45	250	1450
156	WQ350-1000-6-37	350	1000	6	37	1450
157	WQ350-1000-10-55	350	1000	10	55	1450
158	WQ350-1100-6-37	350	1100	6	37	980
159	WQ350-1100-10-55	350	1100	10	55	980
160	WQ350-1000-15-75	350	1000	15	75	1450
161	WQ350-1000-18-90	350	1000	18	90	1450
162	WQ350-1100-38-185	350	1100	38	185	1450
163	WQ350-1200-8-45	350	1200	8	45	1450
164	WQ350-1200-18-90	350	1200	18	90	980
165	WQ350-1200-35-160	350	1200	35	160	980
166	WQ350-1300-8-45	350	1300	8	45	980
167	WQ350-1500-12-75	350	1500	12	75	980
168	WQ350-1300-20-110	350	1300	20	110	1450
169	WQ350-1500-4-30	350	1500	4	30	980
171	WQ350-1200-18-90	350	1200	18	90	980
172	WQ350-1500-20-132	350	1500	20	132	980
173	WQ350-1600-16-110	350	1600	16	110	980
174	WQ350-1100-28-132	350	1100	28	132	1450
175	WQ350-1500-20-132	350	1500	20	132	980
176	WQ350-1000-35-160	350	1000	35	160	1450
177	WQ350-1200-35-160	350	1200	35	160	980
178	WQ350-1300-35-200	350	1300	35	200	1450
179	WQ350-1500-45-315	350	1500	45	315	1450
180	WQ350-1500-36-250	350	1500	36	250	1450
181	WQ400-1300-5-37	400	1300	5	37	980
182	WQ400-1300-8-55	400	1300	8	55	1450
183	WQ400-1300-13-75	400	1300	13	75	1450
184	WQ400-1300-16-90	400	1300	16	90	1450
185	WQ400-1500-8-55	400	1500	8	55	980
186	WQ400-1500-15-90	400	1500	15	90	980
187	WQ400-1500-17-110	400	1500	17	110	1450
188	WQ400-1500-30-200	400	1500	30	200	1450
189	WQ400-1600-20-160	400	1600	20	160	1450
190	WQ400-1600-22-160	400	1600	22	160	980
191	WQ400-1600-25-185	400	1600	25	185	1450
192	WQ400-1700-16-132	400	1700	16	132	1450
193	WQ400-1800-30-250	400	1800	30	250	1450
194	WQ400-2000-36-315	400	2000	36	315	1450
195	WQ400-1700-6-45	400	1700	6	45	980
196	WQ400-1700-10-75	400	1700	10	75	980
197	WQ400-1500-8-55	400	1500	8	55	980
198	WQ400-1700-10-75	400	1700	10	75	980
199	WQ400-1800-15-110	400	1800	15	110	980
200	WQ400-2000-15-132	400	2000	15	132	980
202	WQ400-1600-22-160	400	1600	22	160	980
203	WQ400-1500-26-160	400	1500	26	160	980
204	WQ400-2000-20-185	400	2000	20	185	980
207	WQ400-1800-15-110	400	1800	15	110	980
208	WQ400-2200-28-250	400	2200	28	250	980
209	WQ400-2300-22-200	400	2300	22	200	980
212	WQ500-2000-8-75	500	2000	8	75	980
213	WQ500-2000-10-90	500	2000	10	90	980
214	WQ500-2200-5-55	500	2200	5	55	980
215	WQ500-2500-8-90	500	2500	8	90	740
216	WQ500-2500-10-110	500	2500	10	110	980
217	WQ500-2600-16-160	500	2600	16	160	980
218	WQ500-2700-6-75	500	2700	6	75	740
219	WQ500-2800-10-132	500	2800	10	132	980
220	WQ500-3100-10-132	500	3100	10	132	740
223	WQ500-3000-14-160	500	3000	14	160	740
224	WQ500-3000-15-185	500	3000	15	185	980
225	WQ500-3000-21-250	500	3000	21	250	980
226	WQ500-3000-35-400	500	3000	35	400	980
227	WQ500-3100-10-132	500	3100	10	132	740
228	WQ500-3500-15-200	500	3500	15	200	980
229	WQ500-3500-25-315	500	3500	25	315	980
230	WQ500-4000-32-550	500	4000	32	550	980
231	WQ600-3000-6-90	600	3000	6	90	740
232	WQ600-3200-7-110	600	3200	7	110	980
233	WQ600-3700-8-132	600	3700	8	132	980
234	WQ600-3800-6-110	600	3800	6	110	740
235	WQ600-4000-8-132	600	4000	8	132	740
236	WQ600-3700-10-160	600	3700	10	160	980
237	WQ600-4000-10-160	600	4000	10	160	740
238	WQ600-3700-12-185	600	3700	12	185	980
239	WQ600-4500-12-200	600	4500	12	200	980
240	WQ600-4000-18-250	600	4000	18	250	980
241	WQ600-4500-20-315	600	4500	20	315	980
242	WQ600-5000-22-400	600	5000	22	400	980
243	WQ600-5500-25-550	600	5500	25	550	980
