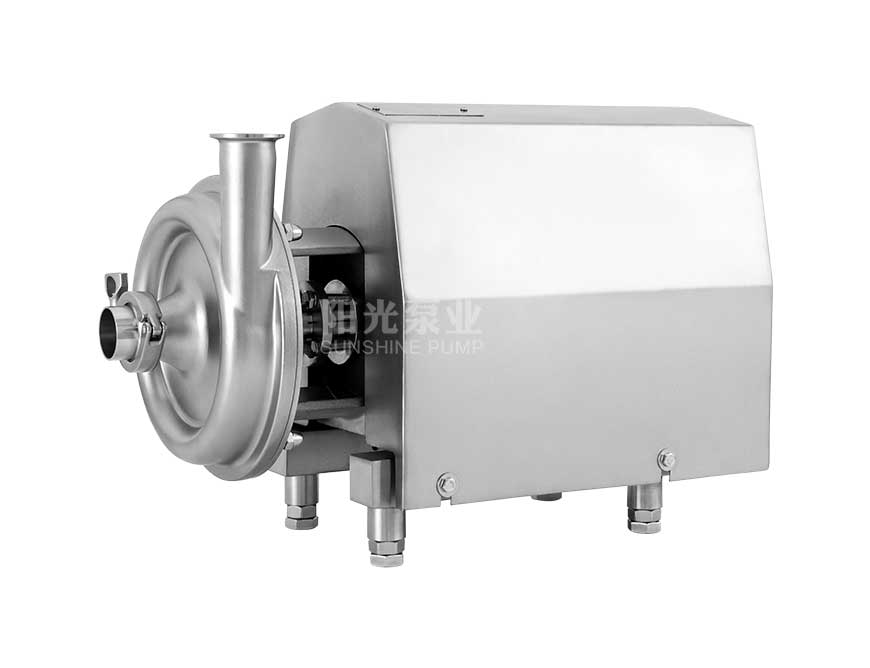

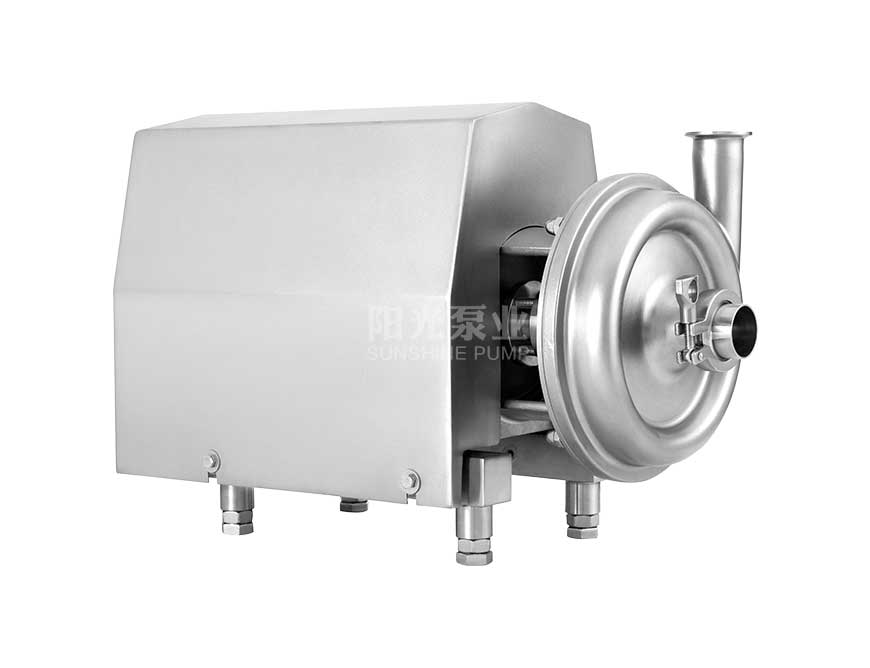

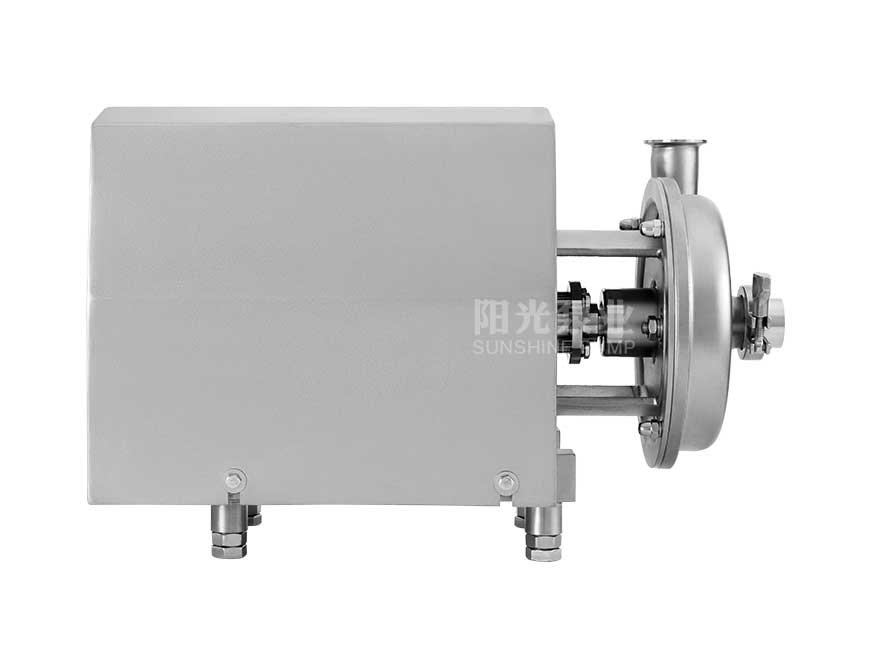

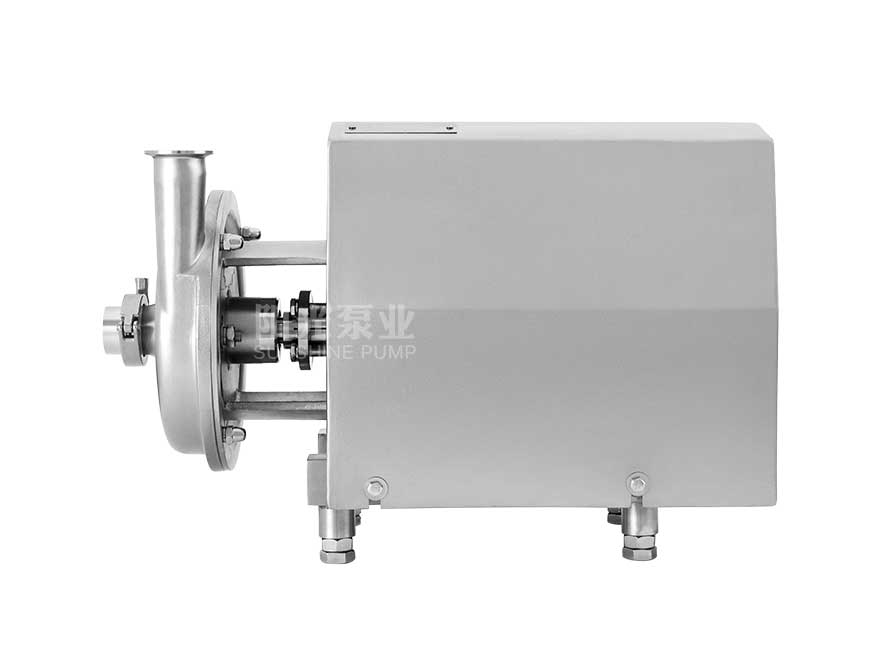

SCP型衛生級離心泵

衛生級,葉輪與軸套一體精密鑄造,直接裝電機輸出軸上

SCP型衛生級離心泵 三維視頻
點擊播放
産品簡介

SCP型不鏽鋼衛生級離心泵的結構型式爲單級、單吸(非自吸型)。衛生泵具有結構精巧、噪音低、衛生、使用效能高等特點。在材料的選用上泵體、泵蓋、葉輪等凡與物料接觸之零件由SUS304,SUS316L不鏽鋼制造,采用敞開式葉輪,不留衛生死角,接液部分抛光,其餘啞光或噴砂處理。不鏽鋼衛生泵根據配置主要采用“ABB”品牌的三相交流電機。

産品特點

·可供選用防爆電機,以滿足不同場合的需要。

·在惡劣的操作條件下,它始終保持對中、振動小,密封的壽命最長。

·優越的電氣性能、低噪音、低震動,電機的标準設計防護等級爲IP55,絕緣等級爲F級。

·泵軸機械密封采用硬質合金與碳化矽定制而成,大大提高了耐磨性與自潤性,延長了使用壽命,降低生産成本。

·葉輪與軸套是一體精密鑄造,直接裝電機輸出軸上,剛度大,設計獨特,安裝簡便,精度高保證同心度,解決了振動,提高泵的強度。

工作原理

由裝配在泵軸上具有若幹向後弧形彎曲葉片的葉輪在電動機帶動下高速旋轉,使葉片流道上的液體在離心力的驅動下,從葉輪中心被甩向葉輪外緣,以較高的流速流入蝸殼形泵蓋内并彙入出料口處送出。同時,在蝸殼形泵蓋中心形成一定真空度,使液料不斷從進料口被吸入泵腔内,并持續不斷從出料口輸出液料。

适用範圍

·化妝品:染料、酒精、香精油。

·乳品:乳清、奶油、牛奶、糖液。

·飲料:酒精、白酒、啤酒、麥芽汁、發酵液、果汁飲料、帶顆粒飲料。

·藥品:輸液、蒸餾水、高純水、含顆粒(3-6毫米)的中藥液體、浸出液。

·其他:糖果業、焙烤業、化工領域等。

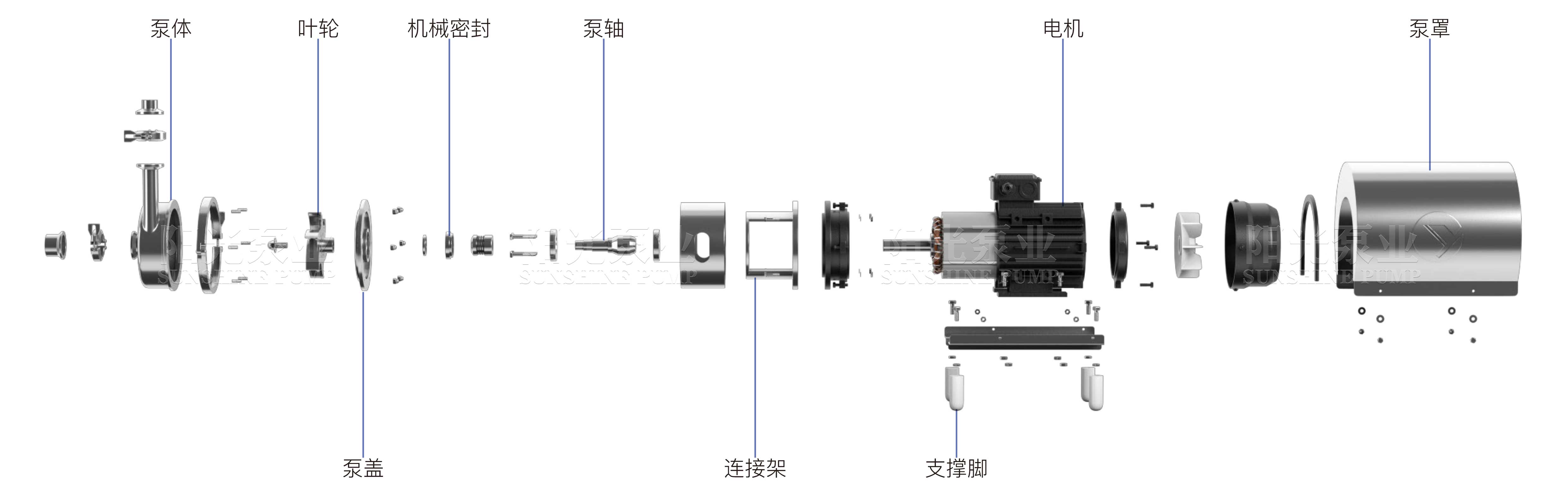

結構圖紙

SCP衛生泵(帶水印-16号)

性能參數

型号流量
(m³/h)
揚程
(m)
功率
(kW)
進口口徑
(mm)
出口口徑
(mm)
SCP-1-101100.373225
SCP-2-122120.553225
SCP-3-163160.753832
SCP-5-245241.53838
SCP-5-325322.25138
SCP-5-4054035138
SCP-10-2410242.25138
SCP-10-32103235138
SCP-10-42104245138
SCP-15-24152435151
SCP-15-36153645151
SCP-15-4515455.55151
SCP-20-24202445151
SCP-20-3620365.55151
SCP-20-4520457.55151
SCP-30-2530255.56351
SCP-30-3630367.56351
SCP-30-453045116351
SCP-40-3040307.56363
SCP-40-504050157663
SCP-50-2550257.56363
SCP-50-365036117663
SCP-80-308030158976
SCP-100-301003018.510289
SCP-100-50100503010289


資料下載
PDF
下載産品PDF圖冊資料 PDF下載

文件大小:5.82M
