YW型液下式排污泵

可以做單管和雙管,能輸送含有固體物和長纖維

YW型液下式排污泵 三維視頻
點擊播放
産品簡介

YW系列液下無堵塞排污泵是結合國内水泵的使用特點研制成功的新一代泵類産品,具有防纏繞、無堵塞、自動安裝等特點。上海陽光該系列排污泵采用獨特葉輪結構和新型機械密封,能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比,采用單流道或雙流道形式,它類似于一截面大小相同的彎管,具有非常好的過流性,配以合理的蝸室,使得YW液下排污泵具有效率高、葉輪經動靜平衡試驗,使泵在運行中無振動。

産品特點

·采用獨特的單片或雙葉片葉輪結構,大大提高了污物通過能力,能有效的通過泵口徑的5倍纖維物質與直徑爲泵口徑約50%的固體顆粒。

·整體結構緊湊、體積小、噪聲小、節能效果顯著,檢修方便,無需建泵房,潛入水中即可工作,大大減少工程造價。

·可配備液位自動控制櫃,根據所需的液位變化,自動控制泵的起停,無需專人看管,使用方便。

·泵爲立式結構,工作時泵體浸在液體中因而很容易起動,不存在排氣抽空問題,同時具有無洩漏等特點,液下深度可達15米。

·接軸結構先進可靠,污水泵與電機采用連軸器聯結,泵軸尺寸精密,保證了泵平穩運行,留有足夠的安全系數。

·泵有單管安裝和雙管安裝兩種,支承件有圓盤和方盤安裝,适合不同需要。

·在使用揚程範圍内保證電機運行不過載。

工作條件

·介質溫度不超過60℃,重度爲1~1.3kg/dm3,PH值在5~9範圍内。

·一般情況下,泵必須在使用揚程範圍内使用,保證電機不過載,如需在全揚程範圍使用,應在訂貨時另行注明,以便廠家制造。

·在運行過程泵電機電流不得超過電機的額定電流。

·如有特殊的溫度、介質等要求,請在訂貨時注明輸送介質的詳細情況,以便制造。

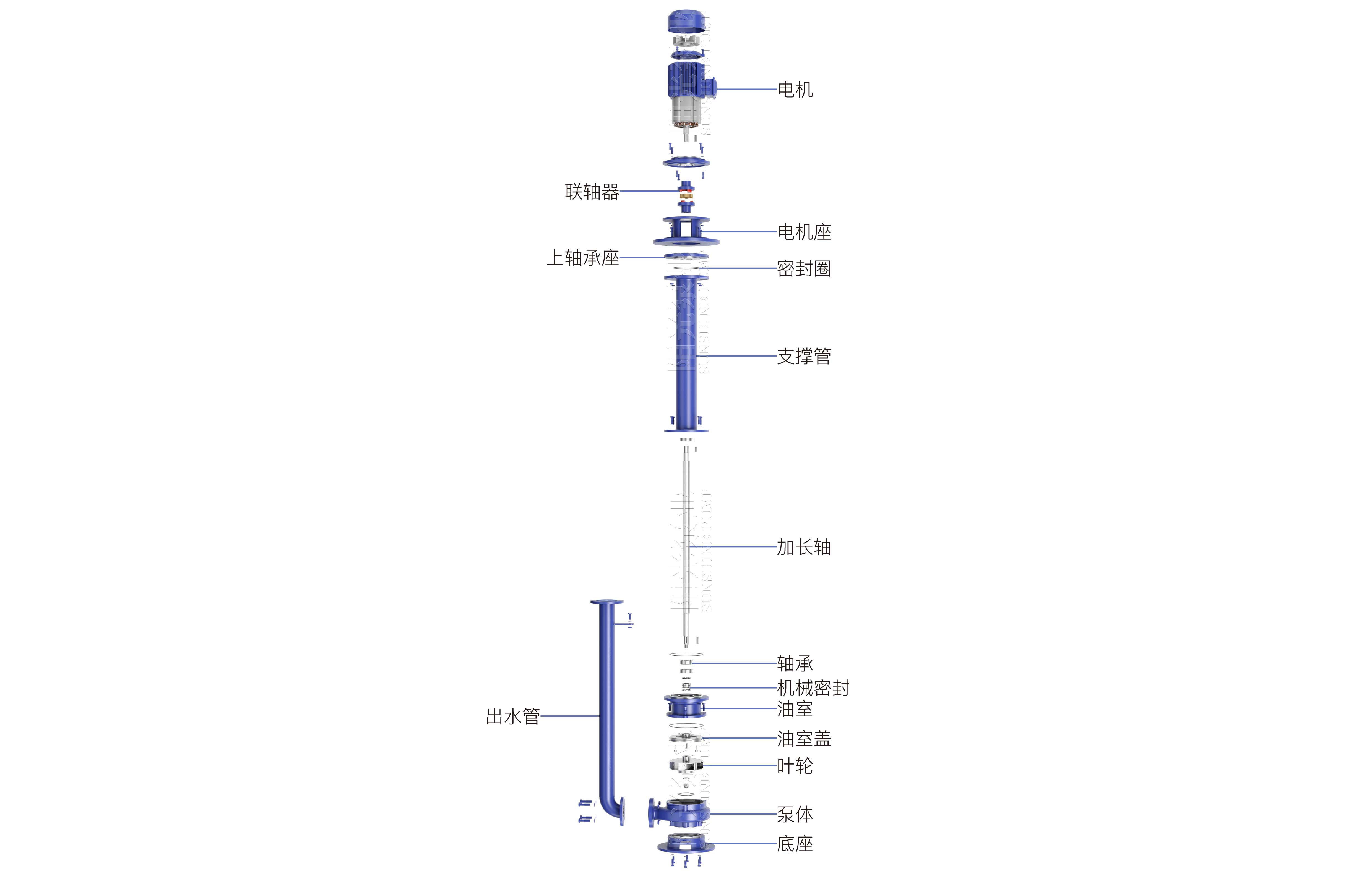

結構圖紙

YW排污液下泵(帶水印-16号)

性能參數

 序号
型号

   口徑

   (mm)

流量

(m³/h)

   揚程

   (m)

   功率

   (kW)

轉速

(r/min)

1YW25-8-22-1.1258221.12900
2YW32-12-15-1.13212151.12900
3YW40-15-15-1.54015151.52900
4YW40-15-30-2.24015202.22900
5YW50-10-10-0.755010100.752900
6YW50-20-7-0.75502070.752900
7YW50-20-15-1.55020151.52900
8YW50-15-25-2.25015252.22900
9YW50-18-30-3.050183032900
10YW50-40-15-450401542900
11YW50-20-40-7.55020407.52900
12YW50-25-32-5.55025325.52900
13YW65-25-15-2.26525152.22900
14YW65-37-13-365371332900
15YW65-25-30-4.065253042900
16YW65-30-40-7.56530407.52900
17YW65-35-50-11653550112900
18YW65-35-60-15653560152900
19YW80-60-18-5.58060185.52900
20YW80-40-7-2.2804072.22900
21YW80-43-13-380431332900
22YW80-40-15-480401542900
23YW80-65-25-7.58065257.52900
24YW100-80-10-4.0100801041450
25YW100-110-10-5.5100110105.51450
26YW100-80-20-7.510080207.51450
27YW100-100-15-7.5100100157.51450
28YW100-100-25-1110010025111450
29YW100-100-30-1510010030151450
30YW100-100-35-18.51001003518.51450
31YW150-145-9-7.515014597.51450
32YW150-180-15-1515018015151450
33YW150-180-20-18.51501802018.51450
34YW150-180-25-2215018025221450
35YW150-180-30-3015018030301450
36YW150-200-30-3715020030371450
37YW200-300-7-112003007111450
38YW200-250-11-1520025011151450
39YW200-250-15-18.52002501518.51450
40YW200-400-10-2220040010221450
41YW200-400-13-3020040013301450
42YW200-350-25-3720035025371450
43YW200-400-30-4520040025451450
44YW200-400-30-5520040030551450
45YW200-350-40-7520035040751450
46YW200-280-50-9020028050901450
47YW200-380-28-4520038028451450
48YW250-600-9-30250600930980
49YW250-600-12-3725060012371450
50YW250-600-15-4525060015451450
51YW250-600-20-5525060020551450
52YW250-600-25-7525060025751450
53YW250-600-30-9025060030901450
54YW250-500-7.5-18.52505007.518.5980
55YW250-520-8-22250520822980
56YW300-500-15-4530050015451450
57YW300-800-15-5530080015551450
58YW300-600-20-5530060020551450
59YW300-800-20-7530080020751450
60YW300-950-20-9030095020901450
61YW300-1000-25-1103001000251101450
63YW300-800-32-110300800321101450
64YW300-800-36-132300800361321450
65YW300-800-44-16030080044160980
66YW350-1100-10-5535011001055980
67YW350-1300-12-7535013001275980
68YW350-1500-15-9035015001590980
69YW350-1200-18-9035012001890980
70YW350-1100-28-132350110028132980
71YW350-1000-36-160350100036160980
72YW350-1200-8-453501200845980
73YW400-1760-7.5-5540017607.555580
74YW400-1500-10-7540015001075980
78YW400-2200-9-11040022009110980
79YW400-1700-30-200400170030200980
80YW400-1800-32-250400180032250740
81YW500-2800-10-132500280010132740
82YW500-2600-15-160500260015160740
83YW500-2500-10-110500250010110740
84YW500-3000-15-200500300015200740
85YW500-2400-22-220500240022220740
86YW500-2800-18-220500280018220740
87YW500-4000-15-250500400015250980
88YW500-2600-24-250500260024250980
